Динамическая модель парового котла №9 ДМК

Имя: ModelKotelDMK
Основан: Январь 2007г
Статус: Завершён, Август 2010
Участники: Савоченко Роман, Лысенко Максим, Яшина Ксения
Описание: Проект посвящён созданию полной динамической модели парового котла №9 Днепровского Металлургического Комбината (ДМК).
Адрес: Текущая БД в SVN-репозитории, БД в архиве file:dmkkotel9.tlz
Живое исполнение: Web-доступ к интерфейсу модели
Котёл (41 Кб)


Оглавление

Введение

Объектом моделирования данного проекта, по созданию полной динамической модели реального времени, является многотопливный паровой котлоагрегат Днепровского Металлургического Комбината (ДМК) №9. Отличительной особенностью данного котлоагрегата является его многотопливная природа и как следствие особенности в оптимизации управления топливной нагрузкой этого котлоагрегата.

1 Назначение

Функционально, разработка предназначена для создания динамической модели реального времени многотопливного котла ДМК.


Эксплуатационным назначением разработки является:

2 Разработка

С целью ускорения, использования опыта предыдущих разработок, а также для совершенствования технологии и инструментария разработки полных динамических моделей реального времени принято решение строить модель в среде открытой SCADA системы OpenSCADA. Система OpenSCADA имеет достаточно мощный механизм пользовательского программирования, а также наработки для создания полных динамических моделей реального времени, которые позволяют быстро создавать крупные динамические модели реального времени. Подробнее об этом было рассказано в Документ PDFдокладе, на 5 Всеукраинской конференции разработчиков и пользователей открытого ПО.

2.1 Технологический процесс

Перед созданием модели котла была сформирована принципиальная схема модели технологического процесса, основанная на принципиальной схеме реального технологического процесса. Полученная схема изображена на рис.1.


Схема технологического процесса котла #9 ДМК. (138 Кб)
Рис. 1. Схема технологического процесса котла #9 ДМК.

2.2 Моделирование

Для построения модели технологического процесса на основе доступных моделей аппаратов была непосредственно использована исходная принципиальная схема и блочный вычислитель (BlockCalc) системы OpenSCADA. Модели аппаратов технологической схемы добавлялись в блочную схему в соответствии с принципиальной схемой. Часть блоков была добавлена для вспомогательного оборудования, а также узлов потоков. Номера блоков узлов указаны на принципиальной схеме номерами около узлов потоков.


Модель реализована в виде двух блочных схем блочного вычислителя. Состав и свойства блочных схем приведены в таблице 1.


Таблица 1. Блочные схемы модели

ID Имя Назначение Период исполнения (мс) Время исполнения на Athlon 64 3000+ (мс)
kotel9 ДМК Котёл9 Содержит модель котла №9 Днепровского Металлургического Комбината. 5 1.1
kotel9_cntr ДМК Котёл9 Контроллер Содержит модель системы управления котла №9 Днепровского Металлургического Комбината. 1000 0.05

Из характеристик блочных схем можно видеть, что ресурсоёмкость модели в целом к центральному процессору Athlon 64 3000+ (2000МГц) составляет 22%.


В таблице 2 приведен перечень использованных моделей аппаратов в соответствии с принципиальной схемой.


Таблица 2. Использованные модели аппаратов

Модель аппарата Аппараты (блоки модели)
Библиотека "Технологические аппараты (DAQ.JavaLikeCalc.techApp)"
Котёл: барабан (boilerBarrel) kotel9.Барабан
Котёл: топка (boilerBurner) kotel9.Топка
Компрессор газовый (compressor) kotel9.ДСА, kotel9.ДСБ, kotel9.ДВА, kotel9.ДВБ
Теплообменник (heatExch) kotel9.ПП, kotel9.ВП1, kotel9.ВП2, kotel9.СП, kotel9.ЭК1, kotel9.ЭК2
Клапан (klap) kotel9.3ВП, kotel9.5ВП, kotel9.7ВП, kotel9.5ГД9, kotel9.6ГД9, kotel9.7ГД9, kotel9.8ГД9, kotel9.9ГД9, kotel9.10ГД9, kotel9.3ГК9, kotel9.4ГК9, kotel9.6ГК9, kotel9.5ГК9, kotel9.3ГП9, kotel9.4ГП9, kotel9.5ГП9, kotel9.6ГП9, kotel9.4ГПЗ9, kotel9.1Ш9, kotel9.2Ш9, kotel9.11Ш9, kotel9.13Ш9
Сеть (нагрузка) (net) kotel9.ParNet, kotel9.Атмосф
Труба 1->2 (pipe1_2) kotel9.УЗ3, kotel9.Уз5, kotel9.Уз6, kotel9.Уз7, kotel9.Уз10
Труба 2->1 (pipe2_1) kotel9.УЗ1, kotel9.УЗ2, kotel9.УЗ9, kotel9.Уз12
Труба 3->1 (pipe3_1) kotel9.Уз8
Источник (давление) (src_press) kotel9.SrcГД, kotel9.SrcГК, kotel9.SrcВода, kotel9.SrcПГ, kotel9.SrcВоздух
Библиотека "Библиотека функций Complex1 (Special.FLibComplex1)"
ПИД регулятор (pid) kotel9_cntr.TCA1, kotel9_cntr.F_air_gas, kotel9_cntr.QAC151, kotel9_cntr.LC121, kotel9_cntr.PCA51, kotel9_cntr.FC101, kotel9_cntr.FC102, kotel9_cntr.FC103, kotel9_cntr.FC104, kotel9_cntr.FC105, kotel9_cntr.PSA76
Библиотека "Котёл К9" (DAQ.JavaLikeCalc.k9)
Делитель (Delitel) kotel9_cntr.Air_Gas
Суммарный расход топлива в котле (Fsum) kotel9_cntr.Fsum
Инверсия (Inversion) kotel9_cntr.5VP_inv

Благодаря использованию библиотеки моделей аппаратов и концепции построения динамических моделей была получена динамическая модель, из которой можно получить параметры в любой точке принципиальной схемы как для изучения, так и для отработки алгоритмов управления.


Для получения информации о технологическом процессе были созданы параметры ТП (таблица 3), которые представляют данные из отдельных узлов модели.


Таблица 3. Параметры технологического процесса

Шифр Описание Свойства Источник
ДМК Котёл9 (BlockCalc.kotel9)
LC121 Уровень воды в барабане котла Барабан.Lo
LСA122, LSA124 Уровень воды в чистом отсеке барабана, справа %, (0;100), Точность 0 Барабан.Lo
LSA123 Уровень воды в чистом отсеке барабана, слева %, (0;100), Точность 0 Барабан.Lo
LCVG121 Положение 3Впл-9 %, (0;100), Точность 0 3ВП.l_kl1
LCVG122 Положение 3Впп-9 %, (0;100), Точность 0 3ВП.l_kl2
G_11SH Положение 11Ш-9 11Ш9.l_kl1
G_12SH Положение 12Ш-9 11Ш9.l_kl2
G_13SH Положение 13Ш-9 13Ш9.l_kl1
G_14SH Положение 14Ш-9 13Ш9.l_kl2
P_5VP Положение 5ВП(1) 5ВП.l_kl1
P_5VP_2 Положение 5ВП(2) 5ВП.l_kl2
P_7VP Положение 7ВП 7ВП.l_kl1
P_4GP9 Положение 4ГП9 4ГП9.l_kl1
P_5GP9 Положение 5ГП9 5ГП9.l_kl1
P_7GD Положение 7ГД 7ГД9.l_kl1
P_8GD Положение 8ГД 8ГД9.l_kl1
FCVG102 Положение 5ГП-9 5ГП9.l_kl1
FCVG103 Положение 7ГД9 7ГД9.l_kl1
FCVG104 Положение 8ГД-9 8ГД9.l_kl1
FCVG105 Положение 4ГК-9 4ГК9.l_kl1
TCVG1_1 Положение 7Вп-9 7ВП9.l_kl1
TCVG1_2 Положение 5Впл-9 5ВП9.l_kl1
PCVG76 Производительность ДСА об/мин, (0;100), Точность 1 ДСА.N
PCVG77 Производительность ДСБ об/мин, (0;100), Точность 1 ДСБ.N
FCV106 Производительность ДВА об/мин, (0;100), Точность 1 ДВА.N
FCV107 Производительность ДВБ об/мин, (0;100), Точность 1 ДВБ.N
PCA51 Давление пара после ГПЗ ат, (0;50), Точность 2 4ГПЗ9.Po
PSA52 Давление пара в барабане ат, (0;40), Точность 2 Барабан.Po1
PCA52 Давление пара в барабане котла ат, (0;50), Точность 2 Барабан.Po1
PSA52_1 Давление пара в барабане котла ат, (0;40), Точность 2 Барабан.Po1
PSA53 Давление ГП до регулирующей заслонки ат, (0;40), Точность 2 3ГП9.Po
PSA53_1 Давление ГП перед диафрагмой ат, (0;40), Точность 2 3ГП9.Po
PSA53_2 Давление ГП перед диафрагмой ат, (0;40), Точность 2 3ГП9.Po
PSA54 Давление ГП после регулирующей заслонки ат, (0;1.5), Точность 3 5ГП9.Po
PA55 Давление ГП перед левой горелкой ат, (0;40), Точность 2 6ГП9.Po
PA56 Давление ГП перед правой горелкой ат, (0;40), Точность 2 6ГП9.Po
PSA57_1, PSA57_2 Давление ГД на общем трубопроводе. ат, (0;2), Точность 2 УЗ3.Pi
PSA59 Давление ГД после заслонки на левом газопроводе ат, (1;2), Точность 3 10ГД9.Po
PSA60 Давление ГД после заслонки на правом газопроводе ат, (1;2), Точность 3 9ГД9.Po
P61 Давление ГД перед левой горелкой ат, (0;1.6), Точность 2 9ГД9.Po
P62 Давление ГД перед правой горелкой ат, (0;1.6), Точность 2 10ГД9.Po
PSA63_1 Давление ГК после 3ГК-9 ат, (0;2), Точность 2 5ГК9.Po
PSA63_2 Давление ГК после 3ГК-9 ат, (0;2), Точность 2 3ГК9.Po
PSA64 Давление ГК после регулирующего клапана ат, (0;2), Точность 3 4ГК9.Po
P65 Давление ГК перед левой горелкой ат, (0;1.6), Точность 2 6ГК9.Po
P66 Давление ГК перед правой горелкой ат, (0;1.6), Точность 2 6ГК9.Po
P67 Давление воздуха до первой ступени В/П слева. ат, (0;1.2), Точность 2 УЗ9.Po
P72 Давление воздуха на верхнем ярусе левой горелки ат, (0;1.2), Точность 2 УЗ2.Po
P68 Давление воздуха до первой ступени В/П справа ат, (0;1.2), Точность 2 УЗ9.Po
PSA70 Давление воздуха после второй ступени воздухо-подогревателя ат, (0;1.2), Точность 2 ВП2.Po2
PSA71 Давление воздуха после 2 ступени воздухо-подогревателя ат, (0;1.2), Точность 2 ВП2.Po2
P73, PSA73 Давление воздуха на верхнем ярусе правой горелки ат, (0;1.16), Точность 2 УЗ2.Po
P74 Давление воздуха на нижнем ярусе левой горелки ат, (0;1.16), Точность 2 УЗ2.Po
P75, PSA75 Давление воздуха на нижнем ярусе правой горелки ат, (0;1.16), Точность 2 УЗ2.Po
PCSA76 Разрежение в топке слева ат, (0.9;1), Точность 3 Топка.Po
PCSA77 Разрежение в топке справа ат, (0.9;1), Точность 3 Топка.Po
P78 Разрежение перед "ДС-А" ат, (0.9;1), Точность 2 1Ш9.Po
P79 Разрежение перед "ДС-Б" ат, (0.9;1), Точность 2 2Ш9.Po
PSA80 Давление ВП по левой питательной линии ат, (0;60), Точность 2 SrcВода.Po
PSA81 Давление ВП по правой питательной линии ат, (0;60), Точность 2 SrcВода.Po
PSA85 Давление воздуха после воздухонагревателя ат, (0;2), Точность 3 ВП2.Po2
P103 Давление ГД на диафрагме слева ат, (0;2), Точность 2 УЗ3.Po2
P104 Давление ГД на диафрагме справа ат, (0;2), Точность 2 УЗ3.Po1
Src_GP_Pi Входное давление на источнике ГП SrcПГ.Pi
P_GP_S Давление ГП после источника SrcПГ.Po
P_GP_4GP Давление ГП после 4ГП9 4ГП9.Po
P_3VP_1 Положение 3ВП9(1) 3ВП.l_kl1
P_3GP9 Положение 3ГП9 3ГП9.l_kl1
P_6GP9_1 Положение 6ГП9_1 6ГП9.l_kl1
P_6GP9_2 Положение 6ГП9_2 6ГП9.l_kl2
P_5GK Положение 5ГК 5ГК9.l_kl1
Pbar Давление в барабане котла Барабан.Po1
TCA1 Температура пара после ГПЗ 4ГПЗ9.To
F_3VP Расход воды после 3ВП 3ВП.Fo
F_5VP Расход воды после 5ВП 5ВП.Fo
F_7VP Расход воды после 7ВП 7ВП.Fo
Fbar Расход воды в барабан Барабан.Fi1
F_UZ8 Расход воды после УЗ8 Уз8.Fo
FC101 Расход пара из котла т/ч, (0;100), Точность 2 4ГПЗ9.Fo
FC102 Расход природного газа после 3ГП9 3ГП9.Fo
FC102_0 Расход природного газа после источника SrcПГ.Fo
FC102_1 Расход природного газа после 4ГП9 4ГП9.Fo
FC102_2 Расход природного газа после 5ГП9 5ГП9.Fo
FC102_3 Расход природного газа после 6ГП9 6ГП9.Fo
FC103 Расход ГД по левому газопроводу 5ГД9.Fi
FC104 Расход ГД по правому газопроводу 6ГД9.Fi
FC105 Расход коксового газа после 5ГК9 5ГК9.Fo
FC106 Расход воздуха на левую горелку т/ч, (0;100), Точность 1 УЗ2.Fi1
FC107 Расход воздуха на правую горелку т/ч, (0;100), Точность 1 УЗ2.Fi2
FA108 Расход воздухо-перегревателя по правой питательной линии т/ч, (0;200), Точность 2 SrcВода.Fo
F109 Расход воды на терморегулятор т/ч, (0;200), Точность 2 7ВП.Fo
FA110 Расход воздухо-перегревателя по левой питательной линии т/ч, (0;200), Точность 2 SrcВода.Fo
QA151 Содержание кислорода в ДГ после пароперегревателя %, (0;20), Точность 2 Топка.O2
QA152 Содержание CO в ДГ после пароперегревателя %, (0;20), Точность 2 Топка.CO
QA153 Содержание кислорода в уходящих ДГ %, (0;20), Точность 2 Топка.O2
T2 Температура природного газа град.К, (223;323), Точность 2 3ГП9.To
T3 Температура ГД град.К, (273;373), Точность 2 5ГД9.Ti
T5 Температура ГК на котел град.К, (273;373), Точность 2 4ГК9.To
T7 Температура воздуха после второй ступени воздухо-перегревателя слева град.К, (273;773), Точность 2 ВП2.To2
T8 Температура воздуха после 2 ступени воздухо-перегревателя справа град.К, (273;773), Точность 2 ВП2.To2
T13 Температура ДГ перед пароперегревателем слева град.К, (273;1027), Точность 2 Барабан.To2
T14 Температура ДГ перед пароперегревателем справа град.К, (273;1027), Точность 2 Барабан.To2
T15 Температура ДГ перед 2 ступенью экономайзера слева град.К, (273;873), Точность 2 ПП.To1
T16 Температура ДГ перед 2 ступенью экономайзера справа град.К, (273;873), Точность 2 ПП.To1
T17 Температура ДГ после 2 ступени экономайзера слева град.К, (273;873), Точность 2 ЭК2.To1
T18 Температура ДГ после 2 ступени экономайзера справа град.К, (273;873), Точность 2 ЭК2.To1
T19 Температура ДГ перед первой ступенью воздухо-перегревателя слева град.К, (273;873), Точность 2 ЭК1.To1
T20 Температура ДГ перед 1 ступенью воздухо-перегревателя справа град.К, (273;873), Точность 2 ЭК1.To1
T21 Температура ДГ перед 2 ступенью воздухо-перегревателя слева град.К, (273;873), Точность 2 ЭК2.To1
T22 Температура ДГ перед 2 ступенью воздухо-перегревателя справа град.К, (273;873), Точность 2 ЭК2.To1
T23 Температура ДГ перед 1 ступенью экономайзера слева град.К, (273;873), Точность 2 ВП2.To1
T24 Температура ДГ перед первой ступенью экономайзера справа град.К, (273;873), Точность 2 ВП2.To1
TA25 Температура ДГ перед "ДС-А" град.К, (273;673), Точность 2 1Ш9.To
TA26 Температура ДГ перед "ДС-Б" град.К, (273;673), Точность 2 2Ш9.To
T35 Температура воздухо-перегревателя по левой питательной линии град.К, (273;473), Точность 2 3ВП.To
T36 Температура воздухо-перегревателя по правой питательной линии град.К, (273;473), Точность 2 3ВП.To
T37 Температура воды после экономайзера слева град.К, (273;673), Точность 2 ЭК2.To2
T38 Температура воды после экономайзера справа град.К, (273;673), Точность 2 ЭК2.To2
ДМК Котёл9 Контроллер (BlockCalc.kotel9_cntr)
TCA1 Температура пара на выходе К, (273;800), Точность 0 TCA1.*
QAC151 Процент кислорода в дымовых газах. %, (0;15), Точность 1 QAC151.*
LC121 Уровень в барабане котла %, (0;100), Точность 1 LC121.*
5VP %, (0;100), Точность 1 5VP_inv.OVar
FC101 Расход пара из котла т/ч, (0;150), Точность 0 FC101.*
FC102 Расход природного газа т/ч, (0;6), Точность 1 FC102.*
FC103 Расход доменного газа по левому газопроводу т/ч, (0;70), Точность 1 FC103.*
FC104 Расход доменного газа по правому газопроводу т/ч, (0;70), Точность 1 FC104.*
FC105 Расход коксового газа т/ч, (0;10), Точность 1 FC105.*
PSA76 Разрежение в топке ат, (0.9;1), Точность 3 PSA76.*

2.3 Регулирование

Сама по себе динамическая модель может быть неустойчивой без регулирования. Например, параметр уровня в барабане не обладает саморегуляцией и уходит в крайние точки в случае отсутствия баланса в регулирующих параметрах. По этой причине, а также для создания самодостаточной модели, способной работать автономно и без ПЛК в роли регулятора, был создан объект контроллера регуляторов для модели котла согласно схем регулирования на рис. 2 - 4.


Регулирование уровня в барабане и температуры пара. (45 Кб)
Рис. 2. Регулирование уровня в барабане и температуры пара.

Регулирование разрежения в топке. (48 Кб)
Рис. 3. Регулирование разрежения в топке.

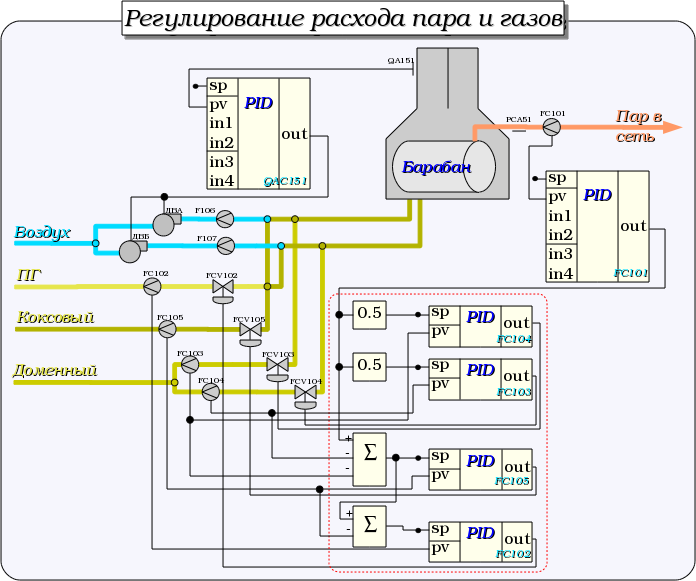

Регулирование расходов пара и газов. (86 Кб)
Рис. 4. Регулирование расходов пара и газов.

3 Интерфейс пользователя

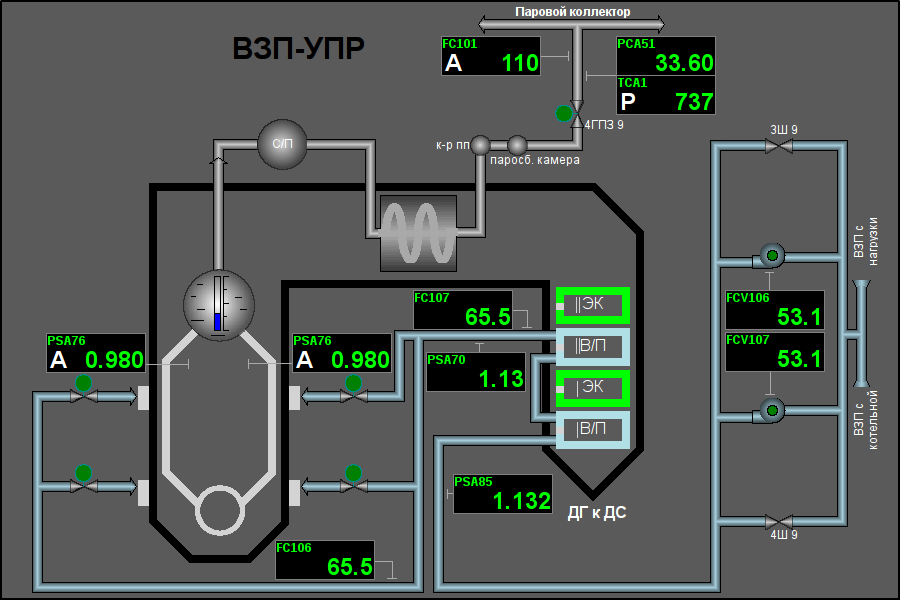

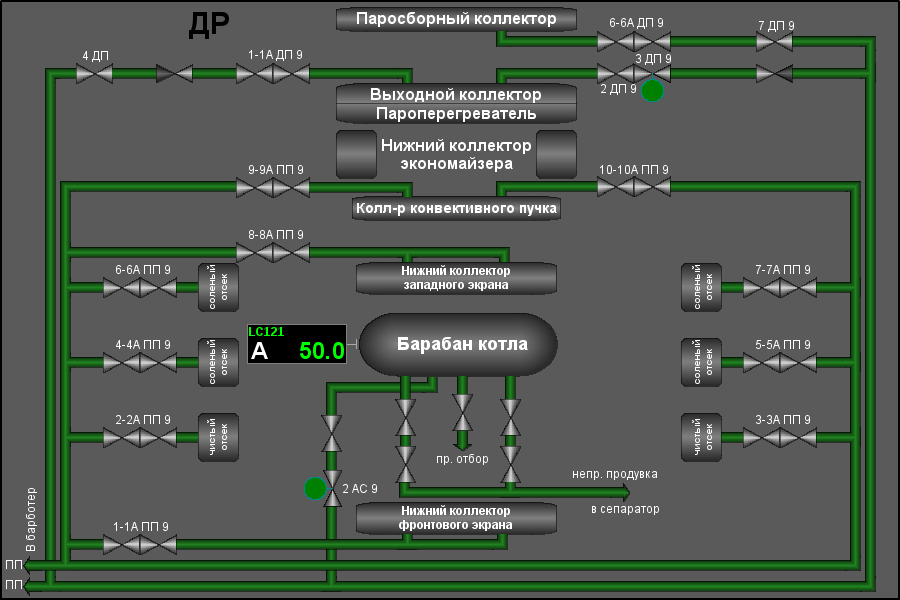

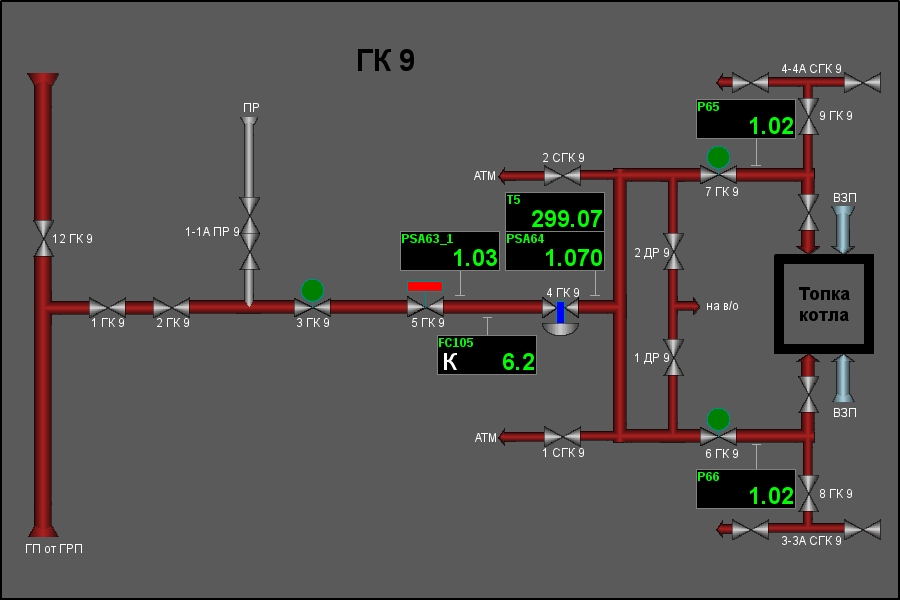

Пользовательский интерфейс модели содержит одиннадцать объектов сигнализаций (рис.5). Каждый объект сигнализации содержит по несколько мнемосхем, группе графиков, группе контуров и группе обзоров.

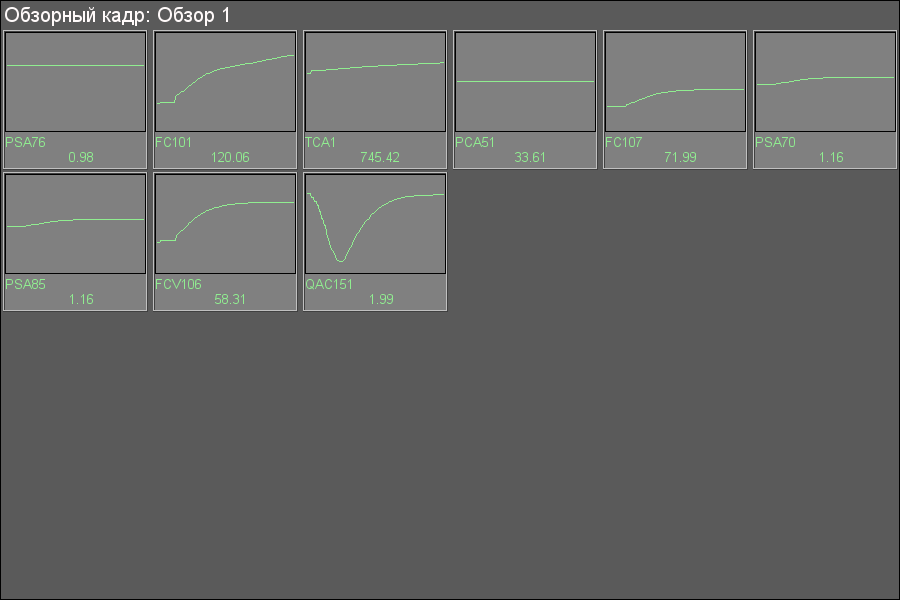

Общий вид окна интерфейса пользователя. (117 Кб)
Рис. 5. Общий вид окна интерфейса пользователя.

3.1 Объект сигнализации "Пусковая"

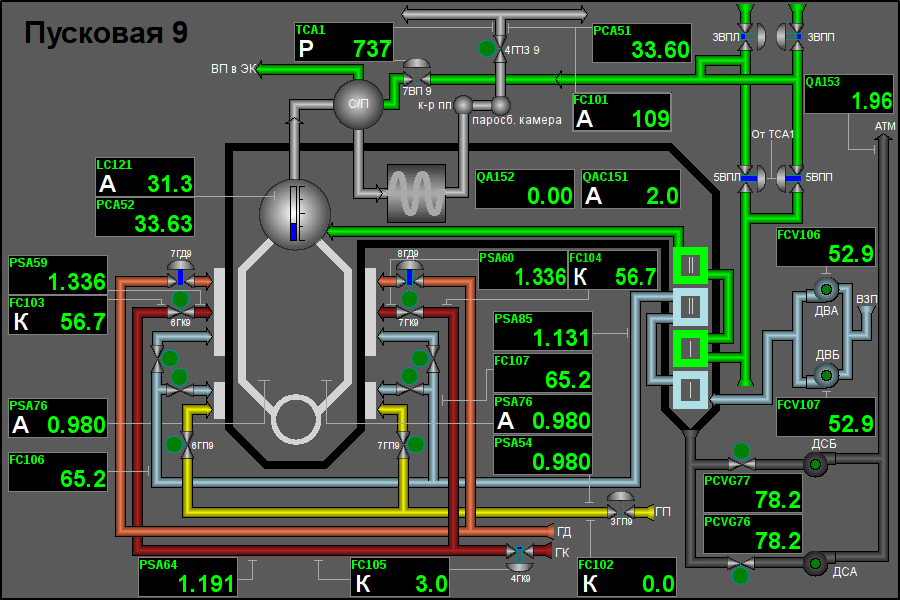

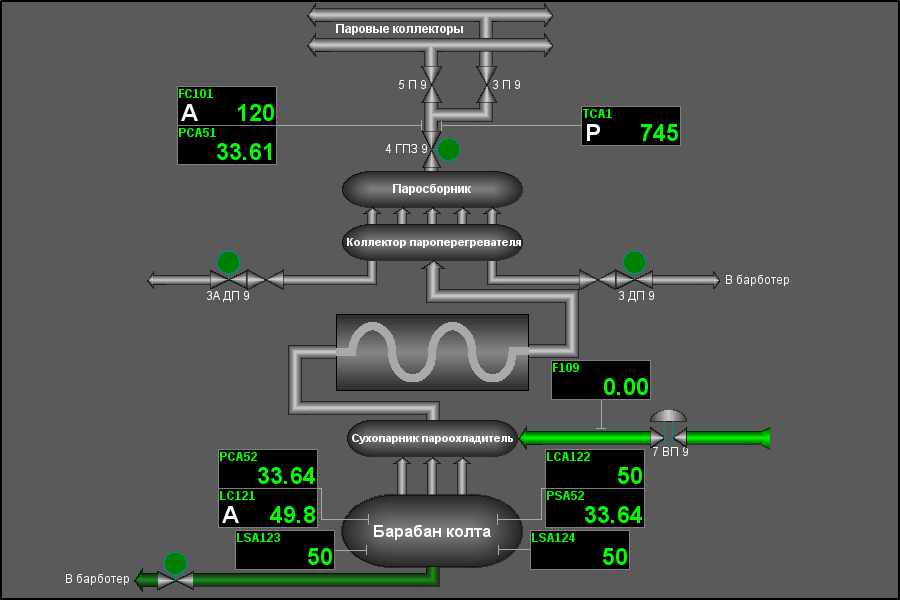

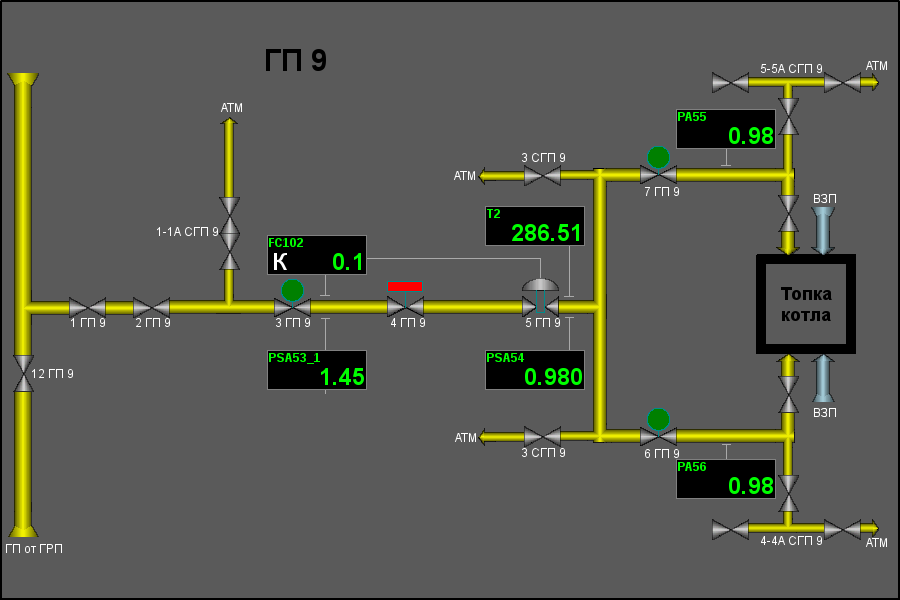

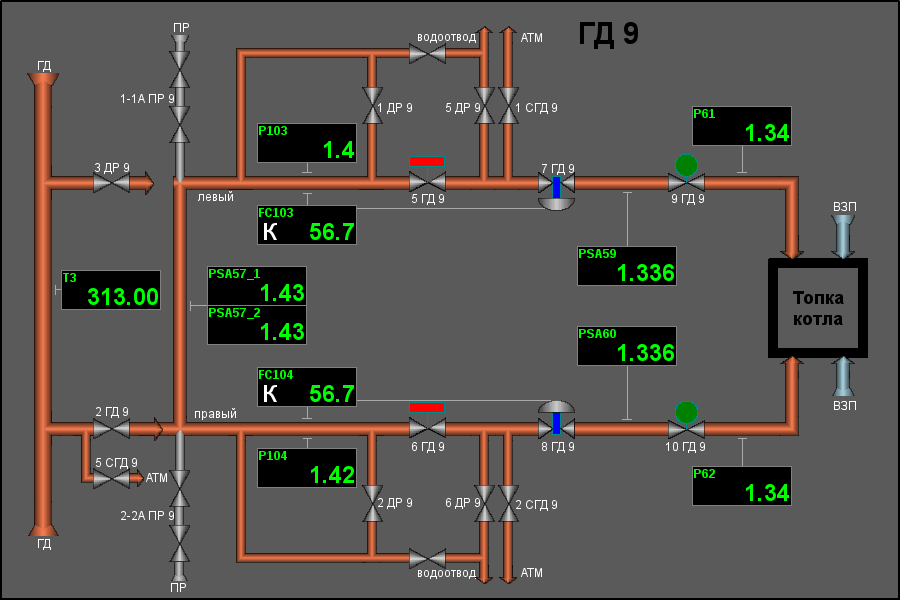

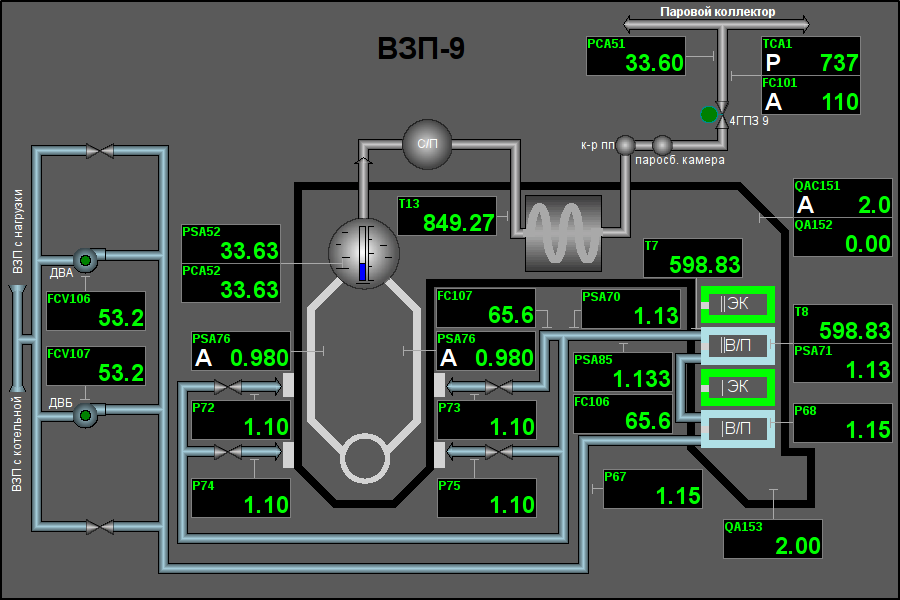

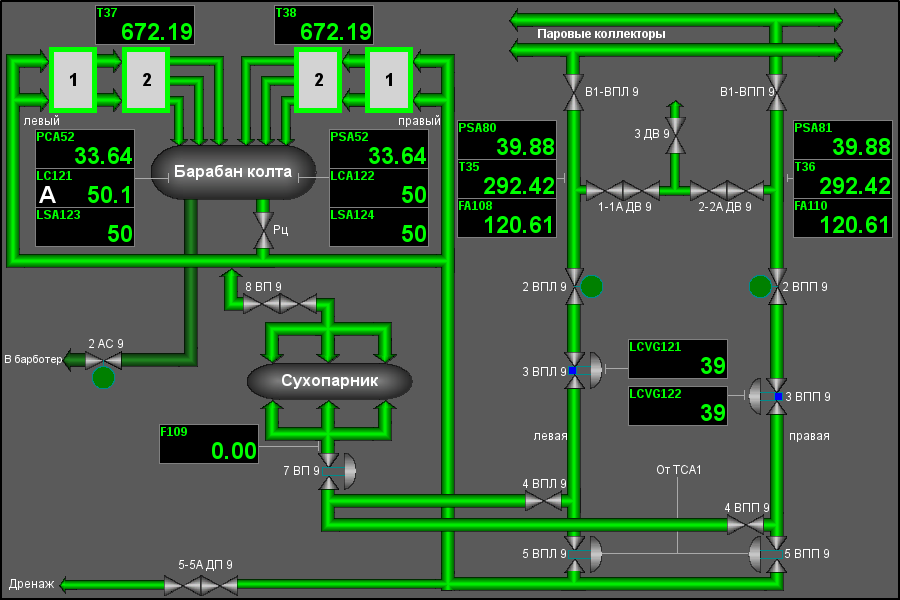

Мнемосхема объекта сигнализации "Пусковая" (87 Кб)
Рис. 6. Мнемосхема объекта сигнализации "Пусковая".

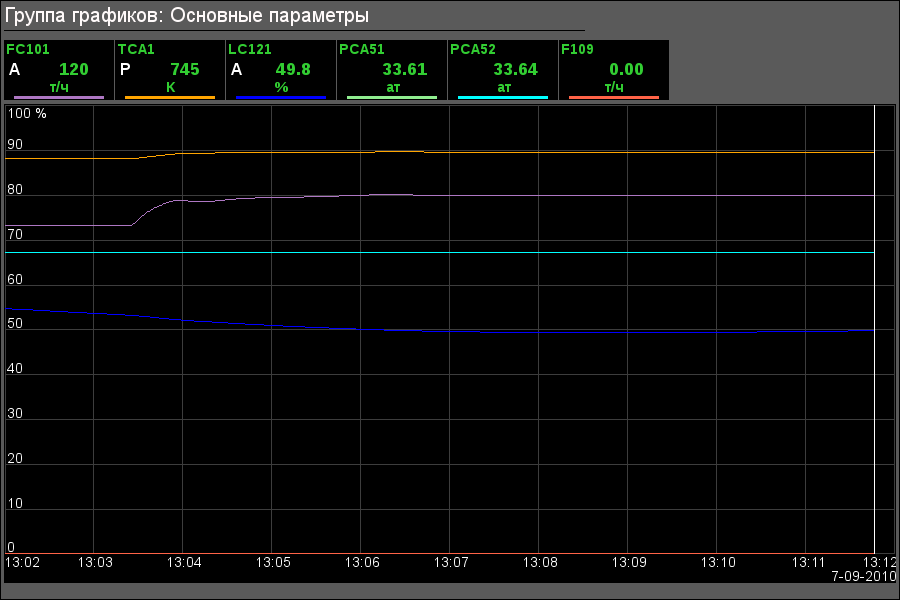

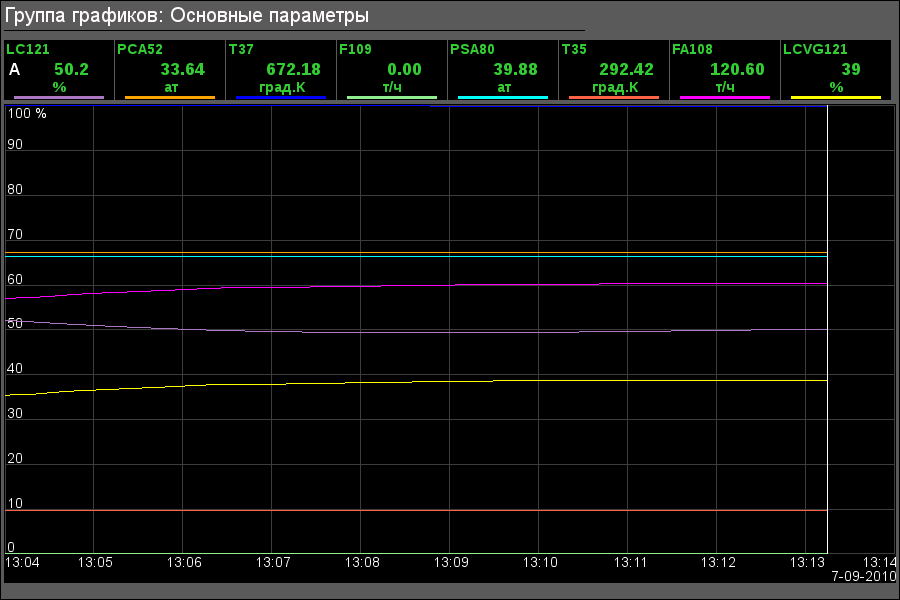

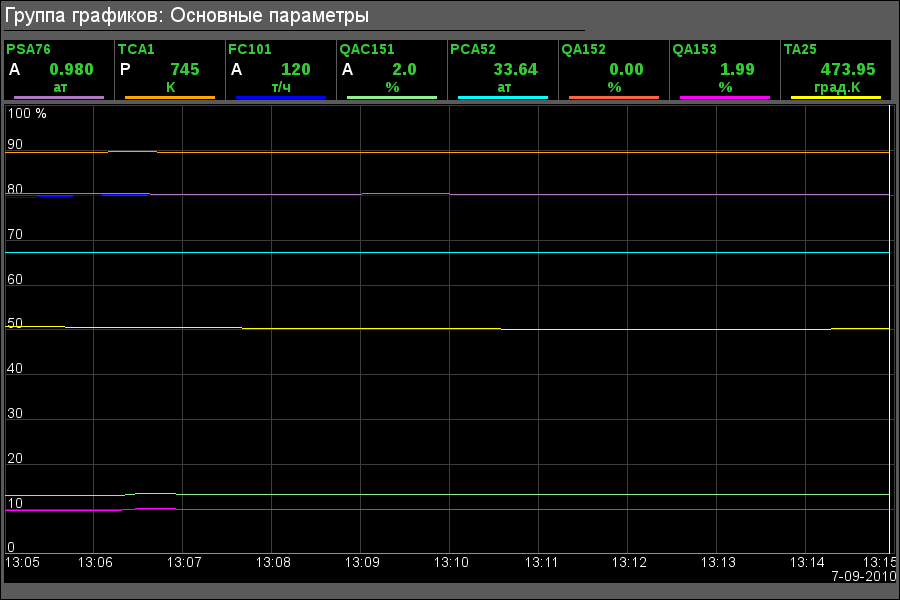

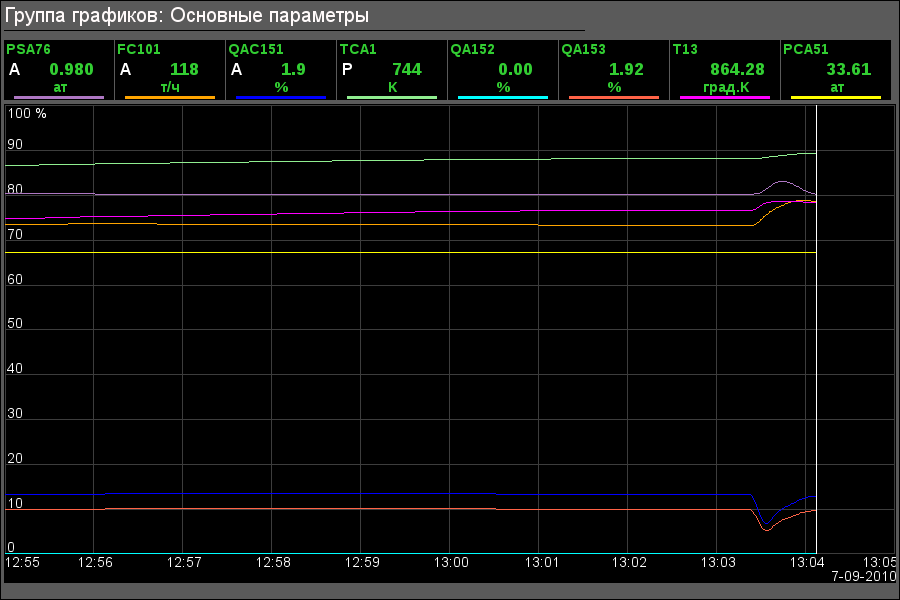

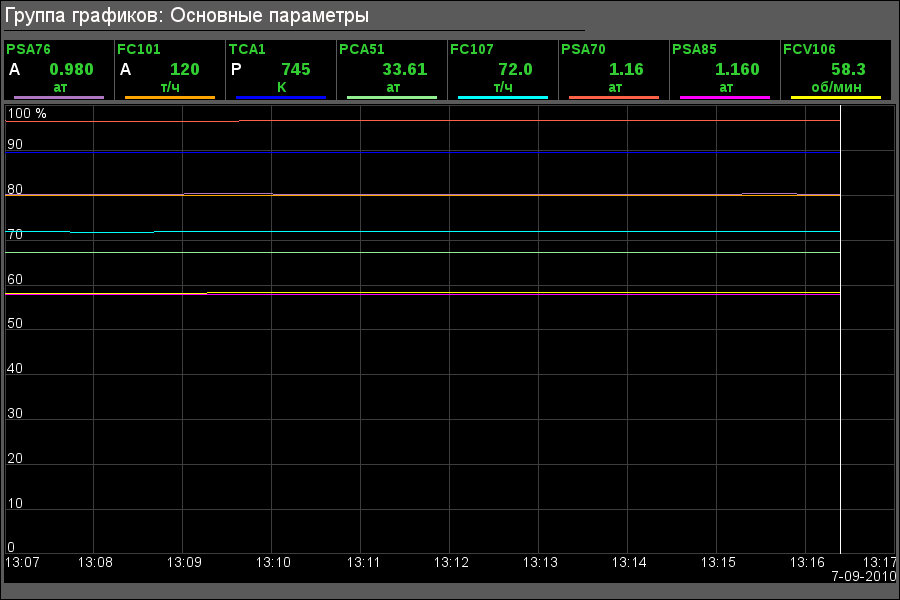

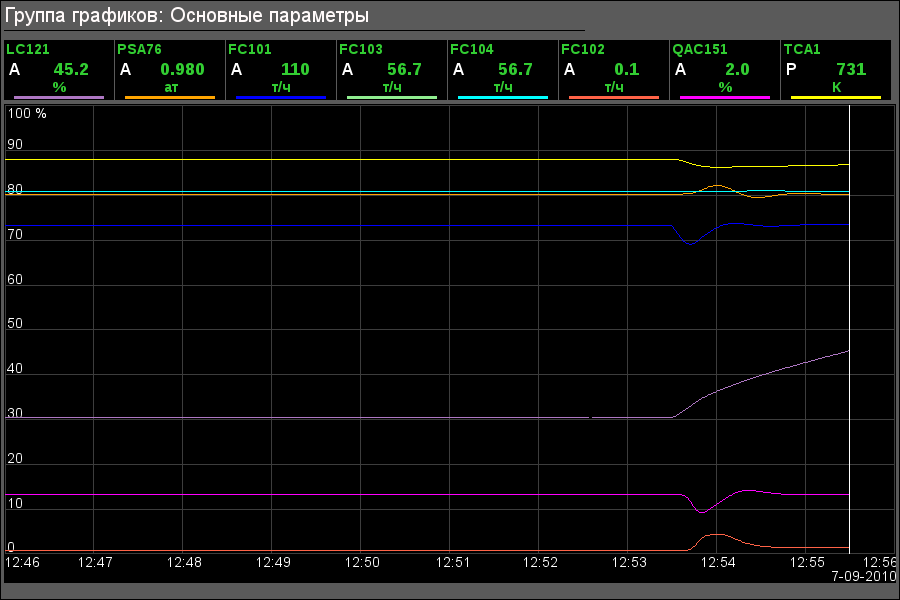

Группа графиков объекта сигнализации "Пусковая". (23 Кб)
Рис. 7. Группа графиков объекта сигнализации "Пусковая".

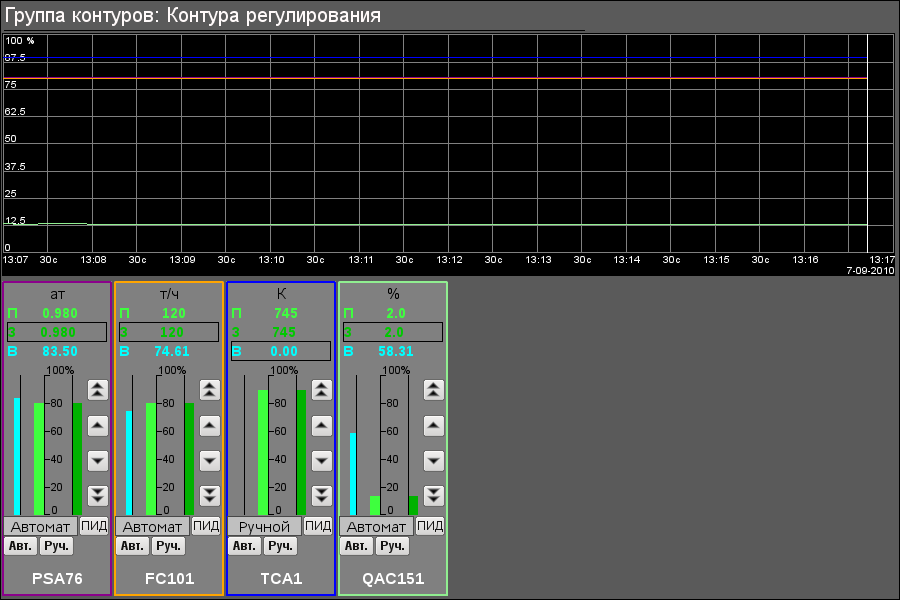

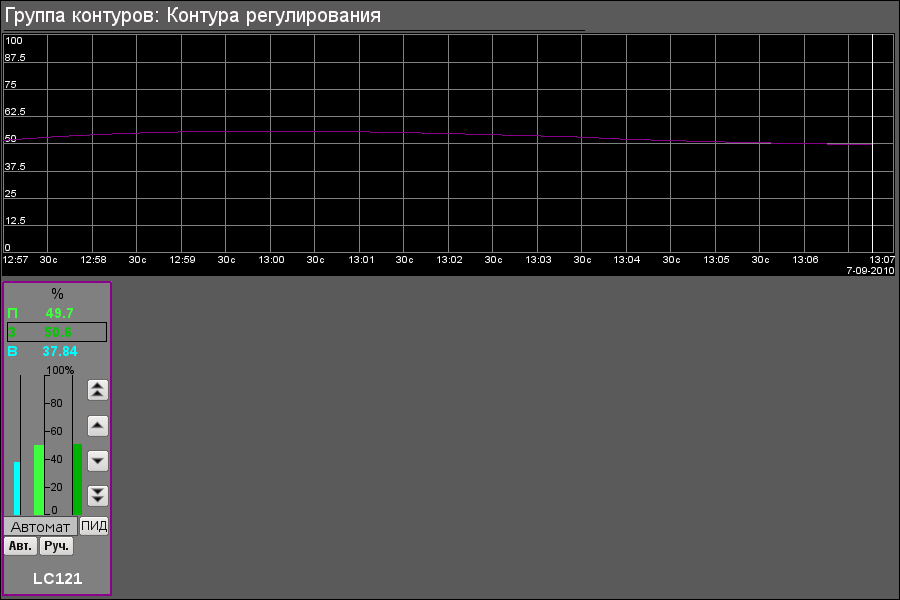

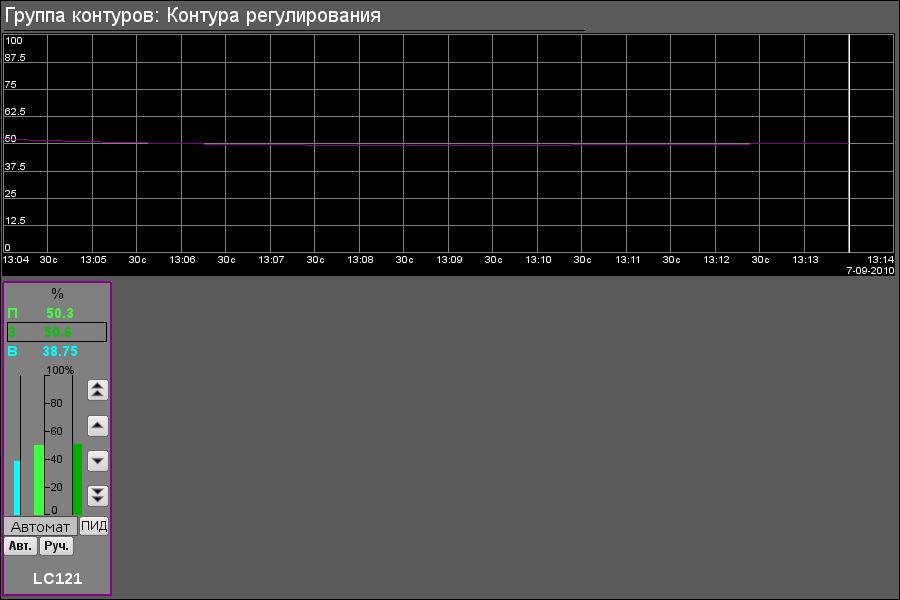

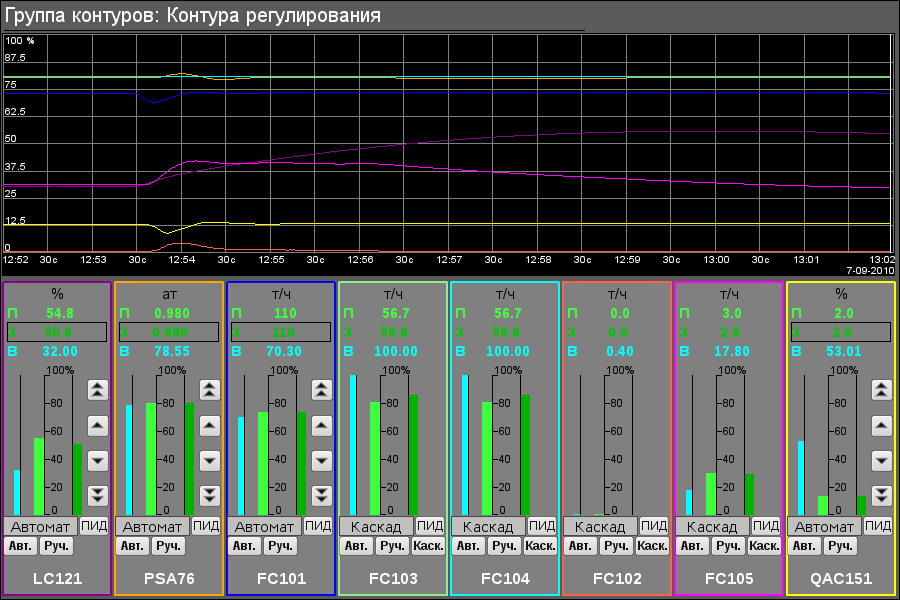

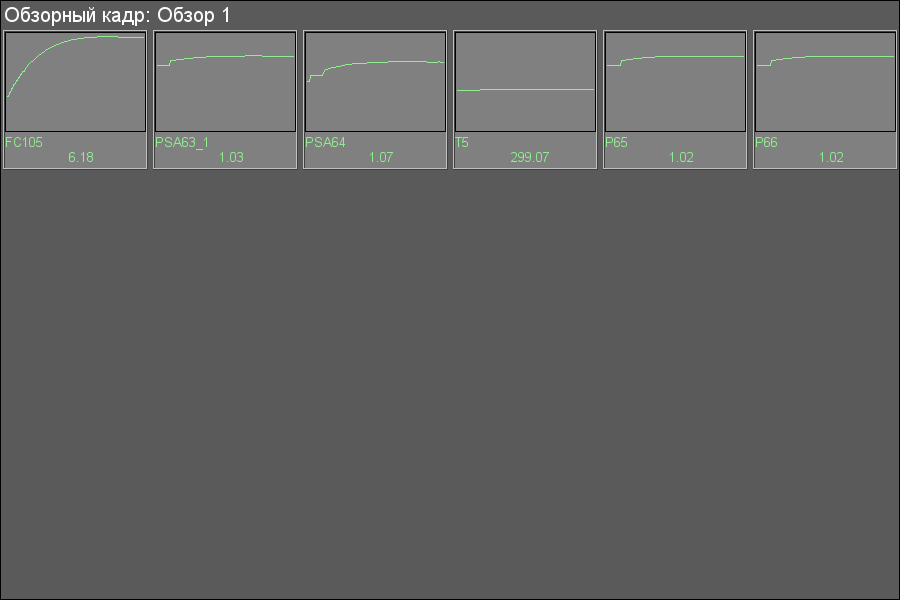

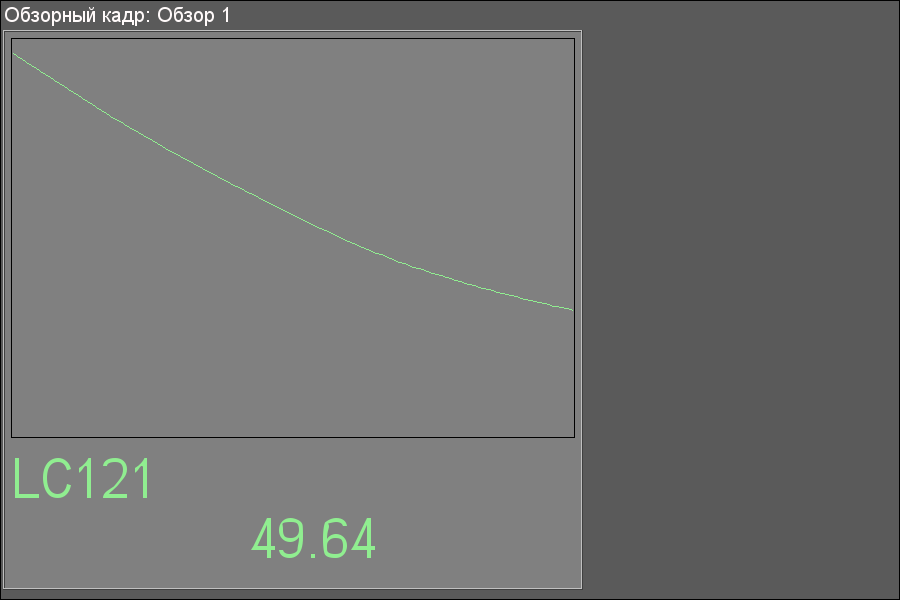

Группа контуров объекта сигнализации "Пусковая". (34 Кб)
Рис. 8. Группа контуров объекта сигнализации "Пусковая".

Группа обзоров объекта сигнализации "Пусковая". (14 Кб)
Рис. 9. Группа обзоров объекта сигнализации "Пусковая".

3.2 Объект сигнализации "Розжиг"

Мнемосхема объекта сигнализации "Розжиг". (88 Кб)
Рис. 10. Мнемосхема объекта сигнализации "Розжиг".

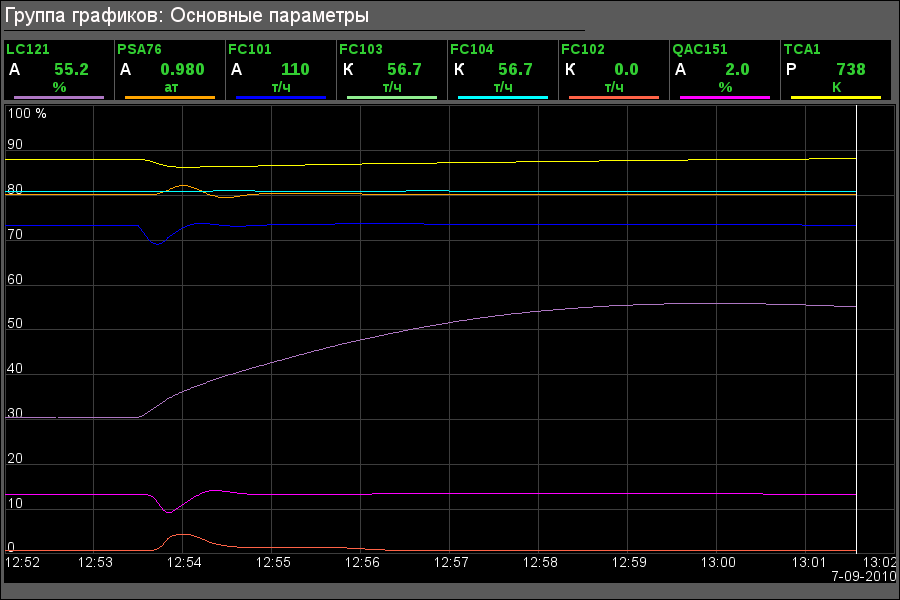

Группа графиков объекта сигнализации "Розжиг". (24 Кб)
Рис. 11. Группа графиков объекта сигнализации "Розжиг".

Группа контуров объекта сигнализации "Розжиг". (34 Кб)
Рис. 12. Группа контуров объекта сигнализации "Розжиг".

Группа обзоров объекта сигнализации "Розжиг". (14 Кб)
Рис. 13. Группа обзоров объекта сигнализации "Розжиг".

3.3 Объект сигнализации "Дым.газы"

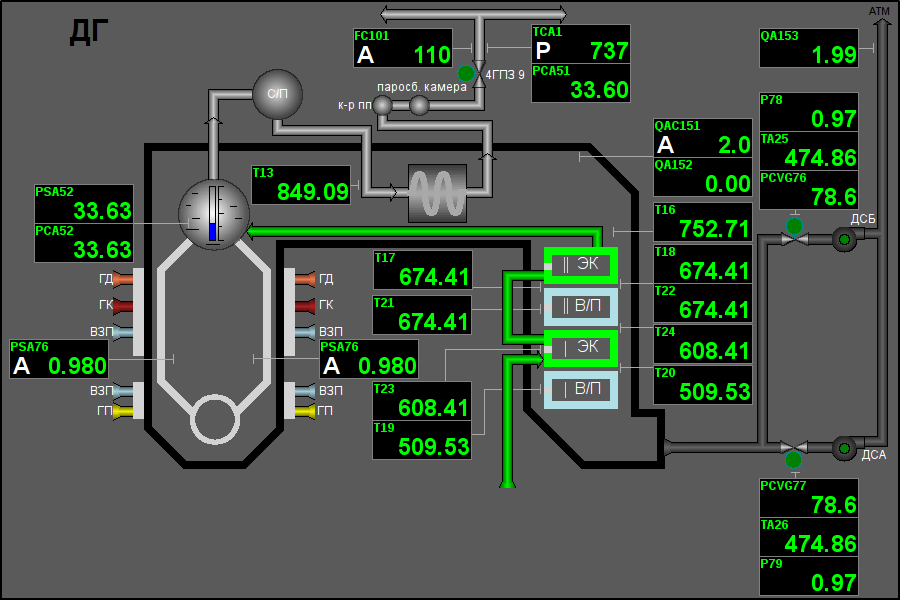

Первая мнемосхема объекта сигнализации "Дым.газы". (61 Кб)
Рис. 14. Мнемосхема объекта сигнализации "Дым.газы".

Вторая мнемосхема объекта сигнализации "Дым. газы". (32 Кб)
Рис. 15. Мнемосхема 2 объекта сигнализации "Дым.газы".

Группа графиков объекта сигнализации "Дым.газы". (23 Кб)
Рис. 16. Группа графиков объекта сигнализации "Дым.газы".

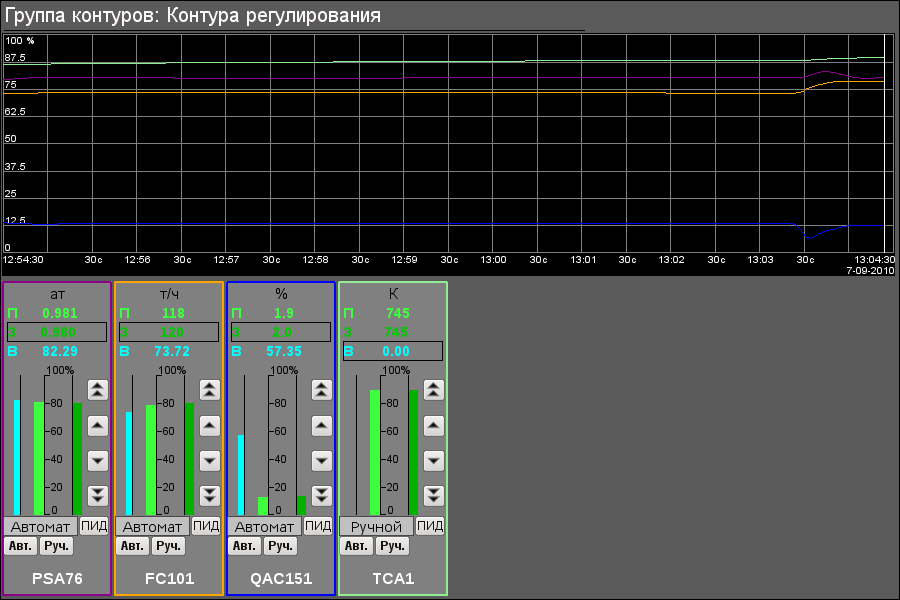

Группа контуров объекта сигнализации "Дым.газы". (29 Кб)
Рис. 17. Группа контуров объекта сигнализации "Дым.газы".

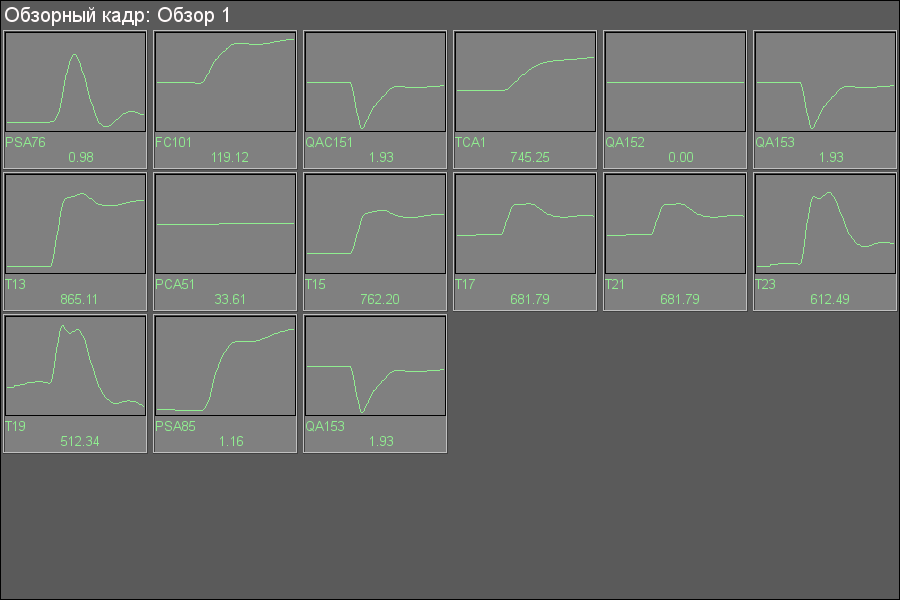

Группа обзоров объекта сигнализации "Дым.газы". (19 Кб)
Рис. 18. Группа обзоров объекта сигнализации "Дым.газы".

3.4 Объект сигнализации "Дренажи"

Мнемосхема объекта сигнализации "Дренажи". (68 Кб)
Рис. 19. Мнемосхема объекта сигнализации "Дренажи".

Группа графиков объекта сигнализации "Дренажи". (17 Кб)
Рис. 20. Группа графиков объекта сигнализации "Дренажи".

Группа контуров объекта сигнализации "Дренажи". (21 Кб)
Рис. 21. Группа контуров объекта сигнализации "Дренажи".

Группа обзоров объекта сигнализации "Дренажи". (12 Кб)
Рис. 22. Группа обзоров объекта сигнализации "Дренажи".

3.5 Объект сигнализации "ГД"

Мнемосхема объекта сигнализации "ГД". (53 Кб)
Рис. 23. Мнемосхема объекта сигнализации "ГД".

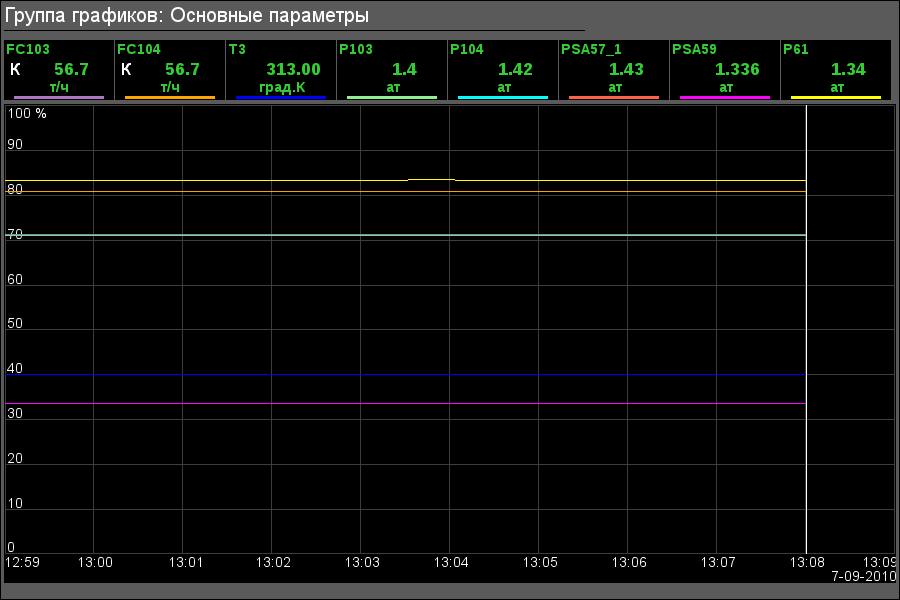

Группа графиков объекта сигнализации "ГД". (21 Кб)
Рис. 24. Группа графиков объекта сигнализации "ГД".

Группа контуров объекта сигнализации "ГД". (20 Кб)
Рис. 25. Группа контуров объекта сигнализации "ГД".

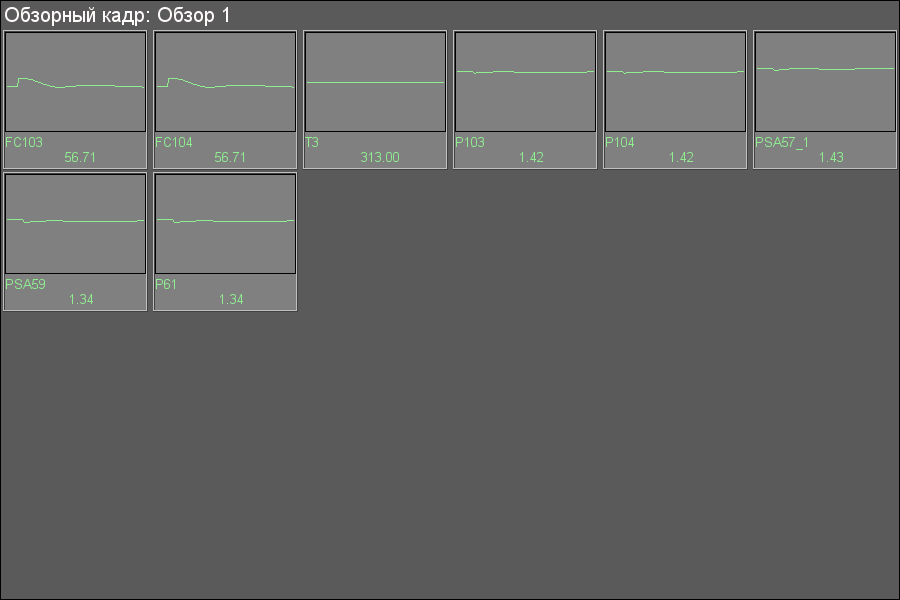

Группа обзоров объекта сигнализации "ГД". (12 Кб)
Рис. 26. Группа обзоров объекта сигнализации "ГД".

3.6 Объект сигнализации "ГП"

Мнемосхема объекта сигнализации "ГП". (44 Кб)
Рис. 27. Мнемосхема объекта сигнализации "ГП".

Группа графиков объекта сигнализации "ГП". (21 Кб)
Рис. 28. Группа графиков объекта сигнализации "ГП".

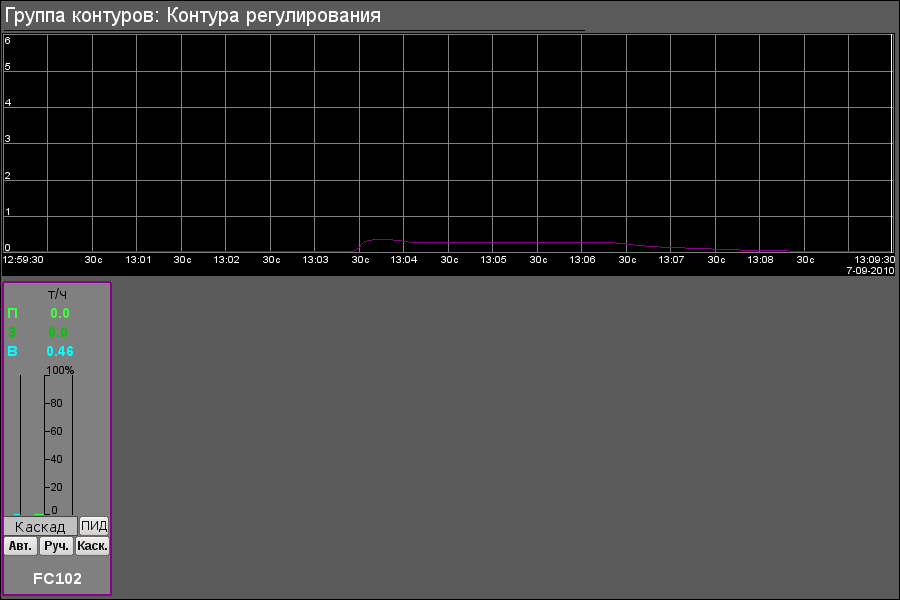

Группа контуров объекта сигнализации "ГП". (17 Кб)
Рис. 29. Группа контуров объекта сигнализации "ГП".

Группа обзоров объекта сигнализации "ГП". (11 Кб)
Рис. 30. Группа обзоров объекта сигнализации "ГП".

3.7 Объект сигнализации "ГК"

Мнемосхема объекта сигнализации "ГК". (48 Кб)
Рис. 31. Мнемосхема объекта сигнализации "ГК".

Группа графиков объекта сигнализации "ГК". (21 Кб)
Рис. 32. Группа графиков объекта сигнализации "ГК".

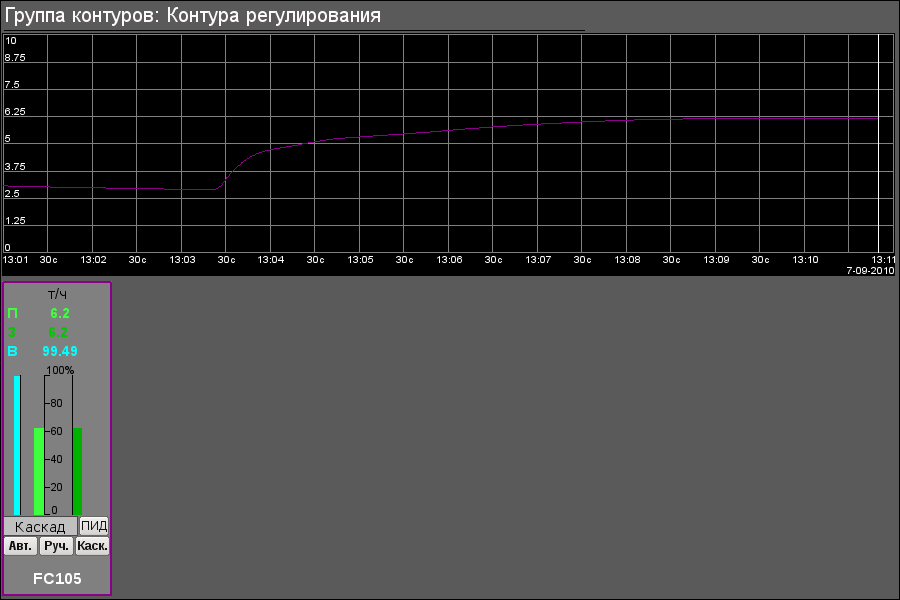

Группа контуров объекта сигнализации "ГК". (19 Кб)
Рис. 33. Группа контуров объекта сигнализации "ГК".

Группа обзоров объекта сигнализации "ГК". (10 Кб)
Рис. 34. Группа обзоров объекта сигнализации "ГК".

3.8 Объект сигнализации "ПАР"

Мнемосхема объекта сигнализации "ПАР". (51 Кб)
Рис. 35. Мнемосхема объекта сигнализации "ПАР".

Группа графиков объекта сигнализации "ПАР". (21 Кб)
Рис. 36. Группа графиков объекта сигнализации "ПАР".

Группа контуров объекта сигнализации "ПАР". (26 Кб)
Рис. 37. Группа контуров объекта сигнализации "ПАР".

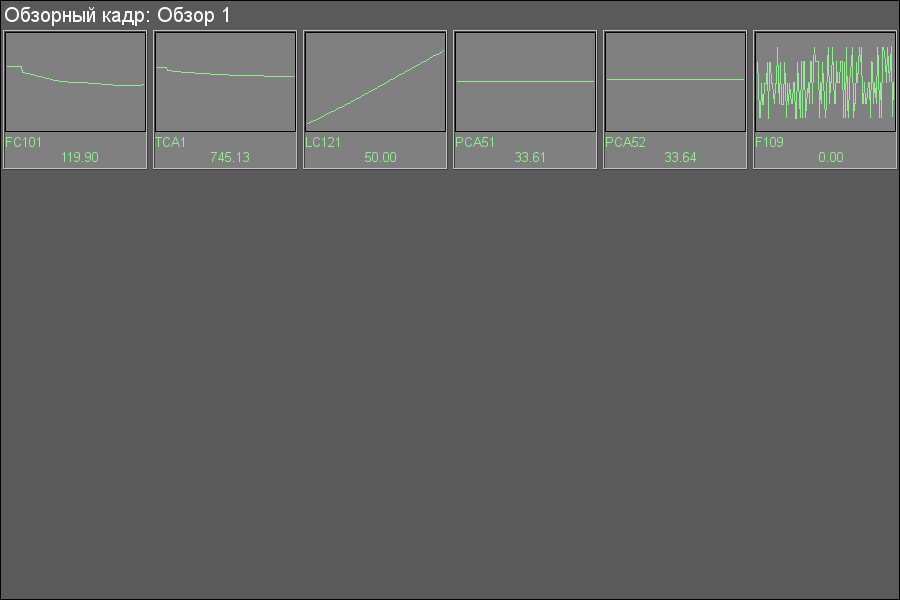

Группа обзоров объекта сигнализации "ПАР". (11 Кб)
Рис. 38. Группа обзоров объекта сигнализации "ПАР".

3.9 Объект сигнализации "ВП"

Мнемосхема объекта сигнализации "ВП". (64 Кб)
Рис. 39. Мнемосхема объекта сигнализации "ВП".

Группа графиков объекта сигнализации "ВП". (23 Кб)
Рис. 40. Группа графиков объекта сигнализации "ВП".

Группа контуров объекта сигнализации "ВП". (21 Кб)
Рис. 41. Группа контуров объекта сигнализации "ВП".

Группа обзоров объекта сигнализации "ВП". (15 Кб)
Рис. 42. Группа обзоров объекта сигнализации "ВП".

3.10 Объект сигнализации "Экономайзер"

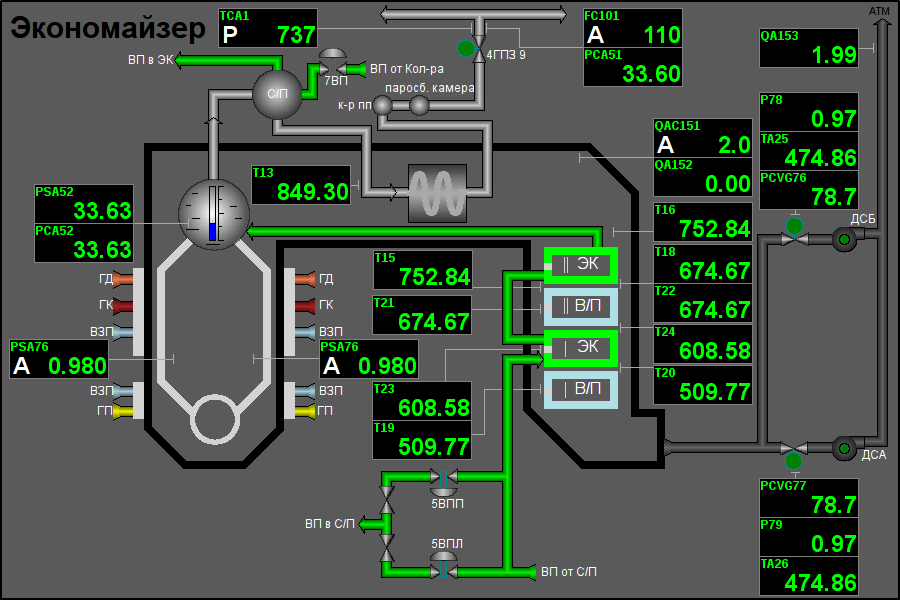

Мнемосхема объекта сигнализации "Экономайзер". (74 Кб)
Рис. 43. Мнемосхема объекта сигнализации "Экономайзер".

Группа графиков объекта сигнализации "Экономайзер". (23 Кб)
Рис. 44. Группа графиков объекта сигнализации "Экономайзер".

Группа контуров объекта сигнализации "Экономайзер". (29 Кб)
Рис. 45. Группа контуров объекта сигнализации "Экономайзер".

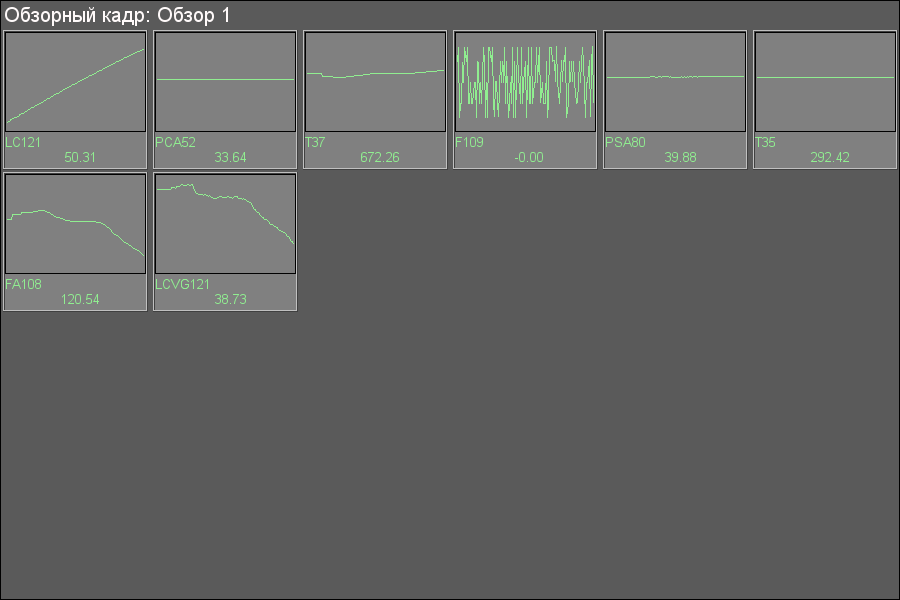

Группа обзоров объекта сигнализации "Экономайзер". (13 Кб)
Рис. 46. Группа обзоров объекта сигнализации "Экономайзер".

3.11 Объект сигнализации "ВЗП"

Первая мнемосхема объекта сигнализации "ВЗП". (50 Кб)
Рис. 47. Мнемосхема объекта сигнализации "ВЗП".

Вторая мнемосхема объекта сигнализации "ВЗП". (62 Кб)
Рис. 48. Мнемосхема 2 объекта сигнализации "ВЗП".

Группа графиков объекта сигнализации "ВЗП". (22 Кб)
Рис. 49. Группа графиков объекта сигнализации "ВЗП".

Группа контуров объекта сигнализации "ВЗП". (29 Кб)
Рис. 50. Группа контуров объекта сигнализации "ВЗП".

Группа обзоров объекта сигнализации "ВЗП". (14 Кб)
Рис. 51. Группа обзоров объекта сигнализации "ВЗП".

4 Результаты

Результатом разработки стала полноценная динамическая модель технологического процесса многотопливного парового котла на высокое давление и большую производительность. Данная модель доступна на трёх языках и включена в дистрибутивы системы OpenSCADA для демонстрации функций и возможностей.


Модель предусматривает возможность управления ТП от лица оператора, включая операции:


В целом, в схеме управления, полноценно участвуют следующие регуляторы:


В прикладном смысле модель позволила отработать алгоритмы управления подачей нескольких родов топлива.


Ресурсоёмкость модели составила 70% на ядре процессора 800 МГц, архитектуры x86.

Ссылки

Страницы, ссылающиеся на данную: Doc/OpenSCADA072
Doc/OpenSCADA080
HomePageEn/Doc/OpenSCADA072
HomePageEn/Doc/OpenSCADA080
HomePageUk/Doc/OpenSCADA072
HomePageUk/Doc/OpenSCADA080
Using/ModelDMKK9



Много файлов (55).[Показать файлы/форму]
Комментариев нет. [Показать комментарии/форму]
