Модуль подсистемы "Сбор данных" <AMRDevs>
Введение
Модуль является сборкой реализаций протоколов для доступа к счётчикам коммерческого учёта ресурсов (Тепло, Электроэнергия, Вода, Газ, ...).
Реализация протоколов доступа к счётчикам коммерческого учёта ресурсов возможна в окружении пользовательского программирования OpenSCADA, например, с помощью модуля Пользовательского Протокола, чему есть подтверждение в лице списка из порядка пяти протоколов (доступны в главной библиотекой функций OpenSCADA). Данный модуль дополняет такую возможность в случаях особой сложности и специфики реализации протокола.
1. Контроллер данных
Для добавления источника данных счётчика создаётся и конфигурируется объект контроллера в системе OpenSCADA. Пример вкладки конфигурации объекта контроллера данного типа изображен на рис.1.

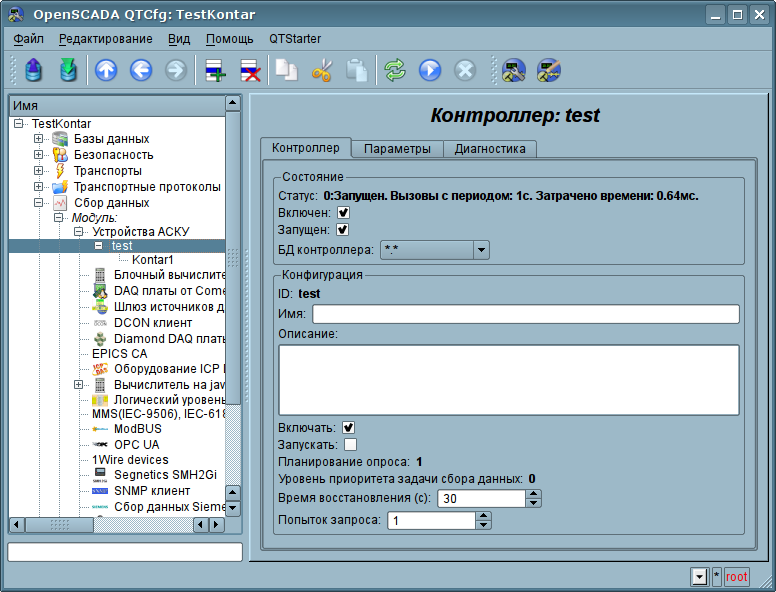

Рис.1. Вкладка конфигурации контроллера.
С помощью этой вкладки можно установить:
- Состояние контроллера, а именно: Статус, "Включен", Запущен" и имя БД содержащей конфигурацию.
- Идентификатор, имя и описание контроллера.
- Состояние, в которое переводить контроллер при загрузке: "Включен" и "Запущен".
- Политика планирования и приоритет задачи сбора данных.
- Время восстановления подключения.
- Попыток запроса, для протоколов по последовательному интерфейсу.
2. Параметры
Модуль AMRDevs предоставляет по отдельному типу параметров на каждый счётчик. Все устройства одного типа сохраняются в таблице БД собственной структуры и фиксированным именем "AMRDevs{ТипСчётч}Prm_{ПарамИд}".
2.1. Контар (
http://www.mzta.ru)
КОНТАР — система автоматизации и диспетчеризации территориально распределенных объектов. Используется для мониторинга и управления инженерным оборудованием зданий, тепловых пунктов, котельных, насосных станций, объектов жилищно-коммунального, городского хозяйства. КОНТАР – это комплекс, который включает в себя программируемые логические контроллеры (свободно программируемые контроллеры) и набор программных средств для их настройки, выполнения проектов автоматизации и диспетчеризации.

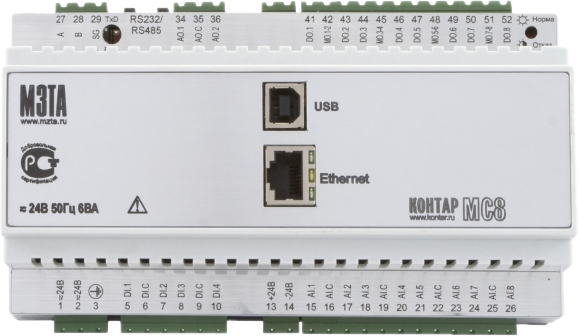

Рис.2. Контар МС8.
Контроллеры серии КОНТАР являются свободно программируемыми. Алгоритм функционирования определяется пользователем при помощи ПО Контар-Конграф. По этой причине параметры в контроллере не специфицированы жестко по наименованиям, адресам и форматам данных. Для конфигурации отдельно взятого контроллера в OpenSCADA нужно подключать файл с конфигурацией контроллера в "Контар-Конграф".
Обмен информацией с контроллерами Контар реализован по клиент-серверной технологии и в полном объеме представляет сложную процедуру, направленную на минимизацию трафика, его защищенность и надежность, и обеспечивающая широкие возможности.
Контроллеры КОНТАР могут объединяться в сеть по протоколу KONTAR-bus, в силу чего для сервера сбора данных единицей локализации является сеть контроллеров. Сеть контроллеров состоит из одного ведущего (мастер-контроллера) и нескольких ведомых. Обмен данными между контроллерами сети, а также передача данных на верхний уровень производится под управлением мастер-контроллера, оборудованного коммуникационным модулем. Т.к. мастер-контроллер может не иметь статического IP-адреса, то однозначным идентификатором сети контроллеров является его уникальный серийный номер.
Инициатором установления соединения между контроллером и сервером является контроллер, поэтому сервер должен иметь статический IP-адрес. После установления соединения сервер должен получить серийный номер мастер-контроллера, который в дальнейшем будет служить идентификатором сети контроллеров.
Кадр объекта параметра устройства типа "Контар" приведен на рис.3.

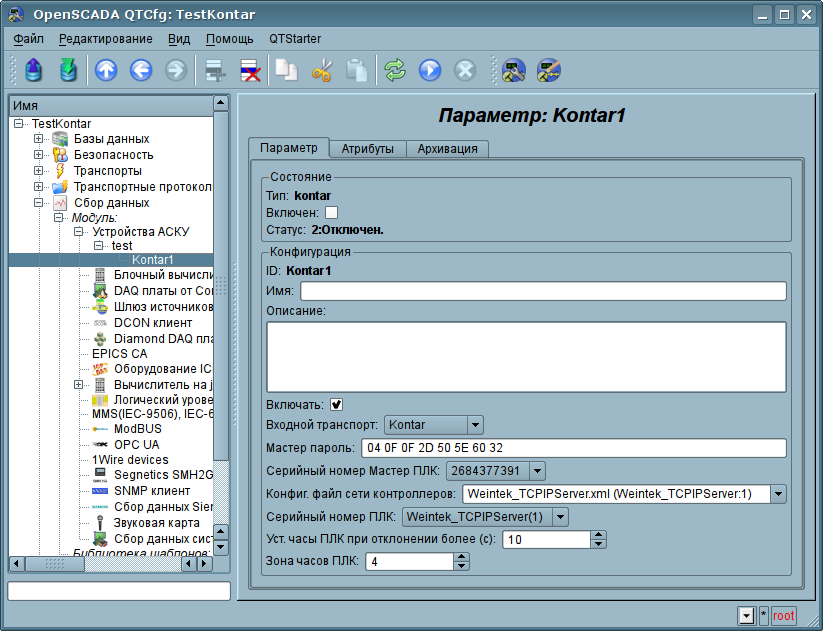

Рис.3. Объект параметра типа "Контар".
С помощью формы конфигурации объекта параметра можно установить:
- Состояние параметра, а именно "Включен", тип и статус.
- Идентификатор, имя и описание параметра.
- Состояние, в которое переводить параметр при загрузке: "Включен".
- Входной транспорт типа "Сокет". Данный транспорт должен быть сконфигурирован без указания транспортного протокола, в результате чего внешние подключения к нему будут приводить к созданию ассоциированного исходящего транспорта, а модуль будет отправлять инициирующий запрос и обнаруживать серийный номер подключившегося контроллера Контар.
- Мастер пароль контроллера в виде шестнадцатеричной последовательности байт. Пароль используется для расшифровки пароля контроллера, который в последствии используется для запросов данных.
- Серийный номер МастерПЛК. Возможен выбор из списка подключившихся контроллеров.
- Конфигурационный файл сети контроллеров, полученный из программы "Контар-Конграф".
- Серийный номер ПЛК в сети МастерПЛК. Выбирается из списка доступных в конфигурационном файле.
- Устанавливать часы ПЛК при отклонении на более указанного числа секунд. Ноль для отключения.
- Зона часов ПЛК.
Результатом корректной работы объекта параметра Контар является наличие входящего подключения, создание ассоциированного исходящего транспорта, инициация и обнаружение серийного номера МастерПЛК, нулевая ошибка параметра во вкладке "Атрибуты". Пример вкладки "Атрибуты" рабочего подключения контроллера приведена на рис.4.

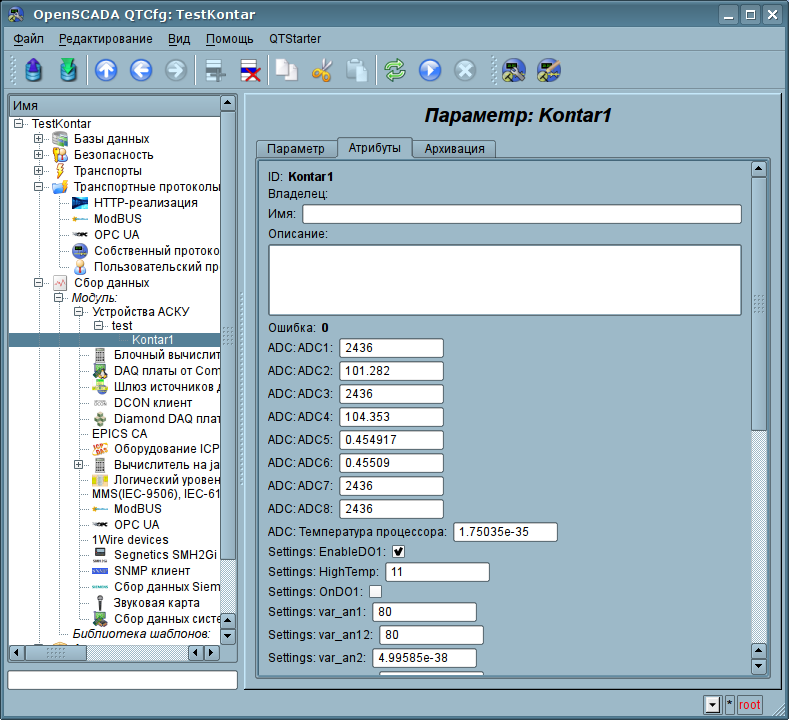

Рис.4. Вкладка "Атрибуты" объекта параметра типа "Контар".
