САУ шаровых барабанных мельниц ШБМ 287/410 котлоагрегатов №7,8,9 БКЗ 160–100 ПТ

Начало: 07(июля) 2009г для ШБМ7,9; 26 06(июня) 2015г для ШБМ8
Окончание: 08(августа) 2010г для ШБМ7,9; 22 12(декабря) 2015г для ШБМ8
Расположение: г.Краматорск, ТЭЦ
Заказчик: Общество с ограниченной ответственностью "Краматорсктеплоенерго", Осипов Юрий Николаевич
Учасники: Роман Савоченко, Максим Лисенко (2009-2010), ООО НИП "ДІЯ"
Описание: Система Автоматизированного Управления загрузкой двух шаровых мельниц ШБМ 287\410 котлов №7, 8, 9
САУ мельниц (39 Kb)


Contents

1. Объект автоматизации

В эксплуатации ООО Краматорсктеплоенерго есть ТЭЦ в составе пяти рабочих котлов БКЗ 160–100 ПТ (5, 6, 7, 8 и 9). Котлы производят пар давлением 100 кгс/см2 и номинальной производительностью до 160 т/час. Произведённый пар подаётся на турбины и теплоноситель централизованного отопления города Краматорск. Топливом котлов выступает угольная пыль и природный газ, в основном для растопки и подсветки. Основными углями являются негазовые-антрацитные угли, которые менее взрывоопасны и позволяют осуществлять помол на температурах до 150°С. Котлы 6, 7, 8 и 9 имеют рабочие системы пыле-подготовки, которые обеспечивают котлоагрегат пылью.


В состав процесса пыле-подготовки входят: цех приготовления угля, транспортер угля в бункер шаровых мельниц (ПСУ), две шаровые мельницы и бункер пыли. Предметом этого проекта является автоматическое управление процесом загрузки шаровых барабанных мельниц в зависимости от их режима и нагрузки.


На предприятии используются шаровые барабанные мельницы ШБМ 287\410. Функциональная схема шаровой барабанной мельницы, с элементами автоматизации, изображена на рисунке 1.


Функциональная схема шаровой мельницы (86 Кб)
Рис. 1. Функциональная схема барабанной мельницы.

2. САУ

Структурную схему САУ мельницами отдельного котлоагрегата (К8) изображено на рисунке 2, и рисунке 3 (в составе решений автоматизации ООО НИП "ДІЯ" и общей сети), составными узлами которой являются два шкафа: контролера ШУ 7, 8, 9 (на ЦТЩ) и ШПЧ (в неоперативном контуре котла №7, 8, 9); и станции автоматизированного рабочего места оператора АРМ1 и АРМ2.


Структурная схема САУ. (182 Кб)

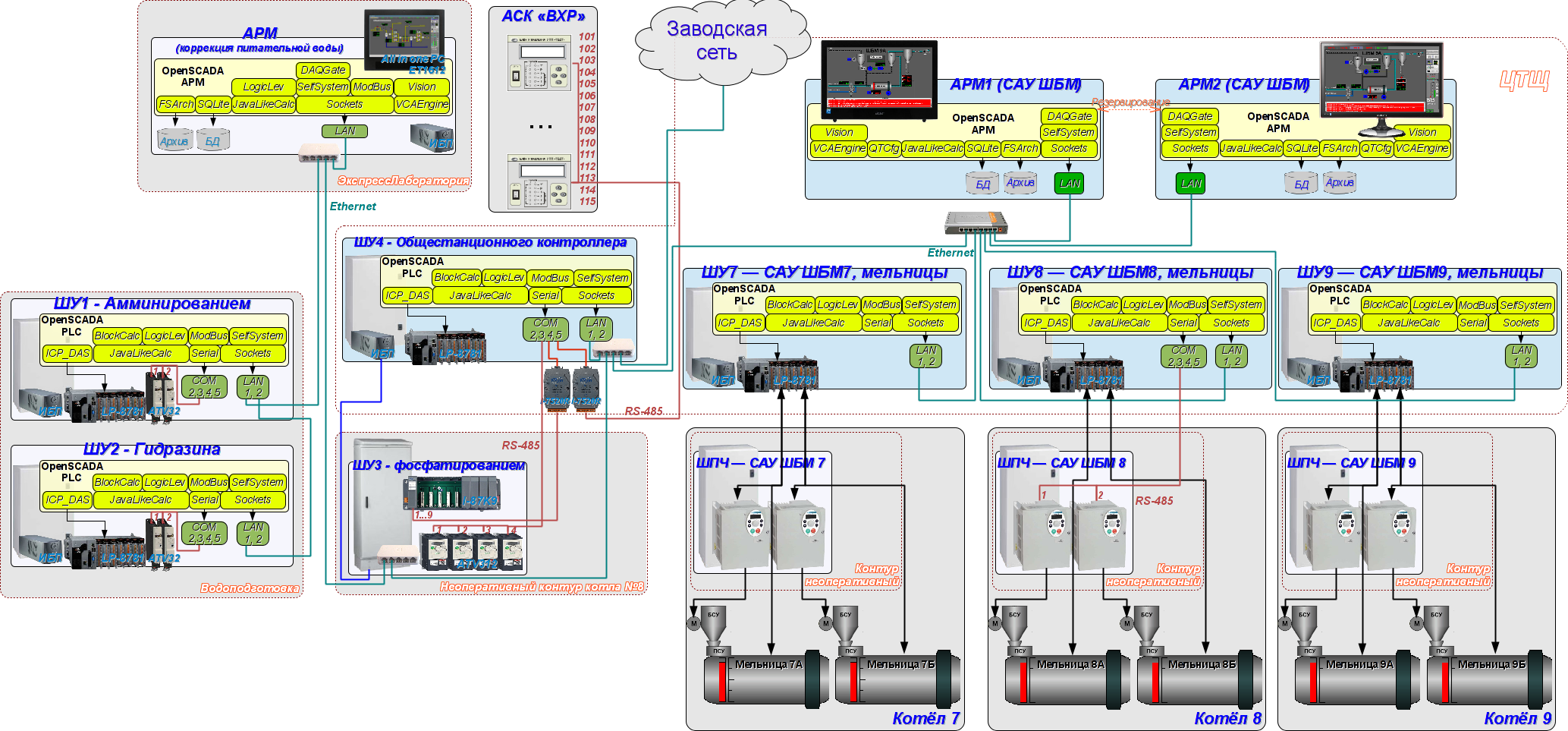

Рис. 2. Структурная схема САУ.


Рис. 3. Структурная схема САУ в составе решений автоматизации ООО НИП "ДІЯ" и общей сети.

Исходя из приведенной выше структуры, САУ состоит из объекта автоматизации — Мельницы, контроллеров управления мельницами (ШУ 7, 8 и 9), преобразователей частоты (ШПЧ 7, 8 и 9), а также двух автоматизированных рабочих мест (АРМ 1 и АРМ 2). Каждый из контролеров САУ ШБМ независимо управляет мельницами отдельного котлоагрегата. Так, контролер ШУ7 управляет мельницами котлоагрегата 7, ШУ8 — мельницами котлоагрегата 8, а ШУ9 — мельницами котлоагрегата 9. Связь с преобразователями частоты (ПЧ) осуществляется исключительно физическими сигналами, в случае с САУ ШБМ 7 и 9, а также по интерфейсному каналу RS-485 и протоколу ModBus/RTU, в случае САУ ШБМ 8.


Данные технологического процесса концентрируются и предоставляются на АРМах. Каждое АРМ предоставляет данные ТП всех котлов. Один к другому АРМы подключены по схеме резервирования, что позволяет исключить потерю данных на момент остановки одного из них. С целью оптимизации нагрузки на контролер реальный их опрос осуществляет одно АРМ, при этом второе АРМ получает данные у основного АРМ. Основным АРМ является АРМ 1, которое и выполняет непосредственный опрос контроллеров. В случае сбоя АРМ 1 опрос контролеров берет на себе АРМ 2, и до момента восстановления функционирования АРМ 1. В процессе восстановления работы АРМ, после сбоя, осуществляется синхронизация архивов глубиной до одного часа. Восстановление архивов на более продолжительное время осуществляется синхронно, по мере доступа к этим архивам. Дополнительно на АРМы выводятся данные САУ "Непрерывной продувки" (ШУ4).


Все узлы САУ ШБМ подключены в локальную сеть САУ ШБМ, в собственной маске, которая физически имеет выход в заводскую сеть.


В процессе реализации САУ ШБМ 8 (2015 год) были обновлены ПЛК САУ ШБМ 7, 9 на предмет унификации алгоритмов, исправления ошибок и оптимизации. Также было заменено главный АРМ 1 на новый, в виде моноблочного ПК. Программное обеспечение АРМов было полностью обновлено, а проект SCADA-системы дополнено.

2.1. ПЛК

В качестве программируемого логического контроллера (ПЛК) в проекте применён ПЛК LP-8781 фирмы ICP DAS серии LinPAC. Промышленные контроллеры этого семейства являются первым продуктом, которые построены на x86 совместимом процессоре и лишены проблемы низкой производительности с плавающей точкой окружений ARM-контролеров.


Особенностью технологического процесса данного проекта является наличие специфических к ресурсам и функциям контроллера требований при небольшом объёме параметров. Кроме того, решающим фактором является ограниченное финансирование. Всем этим требованиям удовлетворяют контролеры семейства LP-8x81:


ПЛК (рис.4) конструктивно выполнен по модульному принципу, где модули установлено в корзину. Корзина объединена с процессорным модулем и может иметь 1, 3 и 7 слотов для модулей расширения. Модули расширения могут быть двух типов, а именно модули на параллельной и последовательной шине. Модули на параллельной шині (I-8x) являются быстрыми. Модули на последовательной шине (I-87x) устанавливаются на шину интерфейса RS-485 и работают на скорости 115000 бит/с по протоколу DCON. Кроме модулей непосредственно в корзине контроллер может расширяться дополнительными корзинами с модулями на последовательной шине (I-87x) через последовательные интерфейсы процесора.


ПЛК серии LP-8x81. (84 Кб)
Рис. 4. ПЛК серии LP-8x81.

Процессор контролера имеет следующие технические характеристики:

CPU AMD LX800 процессор (32-бит и 500 МГц)
Системная память 1 GB RAM
SRAM с двойным питанием от батареи 512 КБ (с сохранением в течении 5 лет)
Flash 4 ГБ как IDE Master
EEPROM 16 КБ
Сохранение данных: 40 лет; 1,000,000 циклов удаления/записи.
CF карта 8 ГБ (поддержка непосредственно до 32 ГБ)
64-бит Серийный Номер Оборудования Есть
Двойной Watchdog таймер Есть
VGA 640 x 480 ~ 1024 x 768
Ethernet порты RJ-45 x 2, 10/100 Base-TX Ethernet Контроллер (Авто-согласование, авто MDI/MDI-X, LED индикатор)
USB 1.1 (хост) 2
COM1 Внутренняя коммуникация с модулями I-87K в слотах
COM2 RS-232 (RxD, TxD и GND); Не изолировано
COM3 RS-485 D2+,D2-;само-настройка ASIC внутри
COM4 RS-232/RS-485 (RxD, TxD, CTS, RTS та GND для RS-232, Data+ и Data- для RS-485); Не изолировано
COM5 RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI и GND); Не изолировано
Источник питания Нерегулированный +10В ... +30В
Рабочая температура -25 ~ +75 °C

Общая ёмкость САУ составляет:


Соответственно необходим контроллер с количеством слотов расширения не менше 6, исходя из чего выбрано контроллер LP-8781, набивка которых модулями составляет:

Слот Модуль Замечания
САУ ШБМ 7 и 9
1, 2, 3 LP-8781 Корзина на 10 слотов с процесором в слотах 1-3
4 I-87019RW 8-каналов AI общего назначения (входы мельница А).
5 I-87019RW 8-каналов AI общего назначения (входы мельница Б).
6 I-8017HW 8-каналов быстрого AI (10 кГц), для двух каналов вибра-сигнала.
7 I-87024W 4-канала AO для управления двумя частотными приводами питателей мельниц А и Б.
8 I-8042W 16 каналов DI и DO общего назначения; использовано только входные каналы.
9 I-87057W 16 каналов DO общего назначения.
10 Свободный
САУ ШБМ 8
1, 2, 3 LP-8781 Корзина на 10 слотов с процесором в слотах 1-3
4 I-87017ZW 10-каналов AI общего назначения (входы мельница А).
5 I-87017ZW 10-каналов AI общего назначения (входы мельница Б).
6 I-8014 8-каналов быстрого AI (250 кГц), для двух каналов вибра-сигнала.
7 I-87040W 32 канала DI общего назначения.
8 I-87041W 32 канала DO общего назначения.
9 Свободный
10 Свободный

В САУ ШБМ опробован и применен модуль быстрого сбора данных I-8014, вместо I-8017HW.


I-8017HW в целом создаёт большую нагрузку на центральный процессор (ЦП), не позволяет получить данные чаще чем 10000 измерений за секунду и требует жёсткого реального времени операционной системы (ОС), а также таймера высокой разрешающей способности и стабильности в ПЛК. Однако процедуру сбора данных из этого модуля в OpenSCADA оптимизировано, а быстрое преобразования Фурье адаптировано к "рваному" потоку данных, что в целом улучшило качество результата измерения уровня угля в мельнице для САУ ШБМ 7 и 9.


I-8014 содержит значительный буфер измерений FIFO и теоретически должен позволить получить 250000 измерений в секунду (согласно спецификации производителя) не нагружая ЦП. В жизни это оказалось невозможным, для непрерывного потока данных, поскольку функция прочитать данные из FIFO сама по себе продолжительная и создаёт большую нагрузку на ЦП. Т.е. максимальную частоту измерения, которую удалось получить, это 100000 измерений за секунду, что однако лучше результатов модуля I-8017HW и значительным образом снимается требование к реальному времени ОС и ПЛК.


Прошивку программного окружения создано в соответствии с инструкцией тут.

2.2. АРМ

В качестве автоматизированных рабочих мест (АРМ) использовано один из АРМ предыдущего проекта (САУ ШБМ 7,9) и установлено новый АРМ на основе моноблочного ПК "Acer Aspire Z1–601" (рис.5). Такую модель АРМ было выбрано благодаря низкому энергопотреблению при довольно большой и достаточной мощности (вентиляторы отсутствуют вообще). Для полного исключения движущихся частей, ещё большего снижения энергопотребления и как следствие повышения надёжности было установлено твердотельный носитель (SSD) ёмкостью 60GB, чего должно быть достаточно более чем на 20 лет, для проекта такой ёмкости, на архивы значений большого качества (периодичность одна секунда).


АРМ на основе моноблочного ПК "Acer Aspire Z1-601". (159 Кб)
Рис. 5. АРМ на основе моноблочного ПК "Acer Aspire Z1-601".

Автоматизированные рабочие места (АРМ) оператора выполнено на основе моноблочного и офисного ПК следующей конфигурации:

Компонент АРМ 1 (моноблок) АРМ 2
Процессор Intel Celeron N2830 (2.16 ГГц), двухядерный AMD Athlon 64 X2 5200+
Системная плата - ASUS M3N78
Оперативна память DDR3 4 Гб 2 x DDR2-800 1024Mb Hynix PC6400 orig.
Твердотельный/жёсткий диск SSD: Goodram C40 60GB 2.5" SATAIII MLC HDD: WesternDigital WD1600AAJS 160Gb SATA300
Интерфейсы RJ-45, 3 x USB 2.0, 1 x USB 3.0, WLAN -
МультиМедиа Стереодинамики с технологией Dolby Home Theater Audio v4; микрофон; Web-камера 1Мп; КардРидер MMC/SD/SDHC -
Клавиатура Acer OM-130006A/M Logitech Deluxe 250 Keyboard Black PS/2
Манипулятор мыши Acer OM-130006A/K Logitech RX300
Дисплей 18.5" WXGA (1366x768) 19" Samsung SM 923NW 300cd 1000:1 170/160 5ms RGB (LS19HANKSHED)
Энергопотребление БП: 65Вт, Измерено (рабочая нагрузка): 10Вт -

Системный блок АРМ 2 установлено в тумбу стола оператора. На столе оператора установлено моноблок АРМ 1, дисплей АРМ 2 и манипуляторы мыши. Тумба с системным блоком АРМ 2 закрыта дверьми с обоих сторон. На дверях установлено фильтры, а на одной из них вентилятор. Несмотря на наличие вентилятора и в связи с большим насыщением помещения угольной пылью наблюдается перегрев системного блока и сбои (особенно когда их там было два). Для решения этой проблемы было оптимизировано движение воздуха в тумбе, а также снижено частоту процесора АРМ 2 с 2500 до 1600 МГц, и соответственно осуществлено замену на безвентиляторный и в целом малопотребляющий моноблочный ПК на АРМ 1, с реализацией этой САУ.


На АРМы установлено системное ПО Debian 8 и SCADA-система OpenSCADA 0.9-Work.


Осуществлены следующие мероприятия по общесистемной конфигурации, которую собрано в архивы и передано заказчику вместе с диском проекта САУ "ШБМ":

2.3. ИБП

Для обеспечения бесперебойного питания ПЛК и АРМов, применены источники бесперебойного питания (ИБП) PowerCom SKP 1000, для САУ ШБМ 8, и Mustek PowerMust 1000, для САУ ШБМ 7,9 (рис.6).


ИБП PowerCom SKP 1000 и Mustek PowerMust 1000. (133 Кб)
Рис. 6. ИБП PowerCom SKP 1000 и Mustek PowerMust 1000.

Характеристики использованных ИБП:

Параметр PowerCom SKP 1000 Mustek PowerMust 1000
Тип архитектуры Линейно-интерактивный
Количество розеток 6 3
Выходная мощность 1000 ВА / 600 Вт
Диапазон входной мощности при работе от сети 220 В, 230 В, 240 В, ±25%, 1-фазное 162 - 290 В
Время работы при полной нагрузке 30 минут (реально 48 минут при нагрузке 100W) 15-20 минут
Импульсная защита, Дж 320 Джоулей 2мс -
Тип использованной батареи 2 x 7А*часов-12В, "горячая замена", свинцово-кислотная, герметичная, не требует обслуживания, с увеличенным временем работы (реально обеспечивает ёмкость всего 104Вт*часов, вместо типичной 170Вт*часов) 2 x 7А*часов-12В, "горячая замена", свинцово-кислотная, герметичная, не требует обслуживания
Время заряда батареи, часов 4 (до 90% от полной ёмкости) 6 (до 90% ёмкости)
Габариты 140 х 380 х 210
Вес 13.9 кг
Кривая выхода, от батареи Почти правильная синусоида Модифицированная синусоида, фактически импульсы

Для подключения ИБП САУ ШБМ 7,9 использовано RS-232 (COM2) интерфейс контроллера, посредством которого связь осуществляет NUT с участком конфигурации в файле "/etc/nut/ups.conf":


Для подключения ИБП САУ ШБМ 8 использовано USB интерфейс контроллера, посредством которого связь осуществляет NUT с участком конфигурации в файле "/etc/nut/ups.conf":


Создание исключительного файла устройства "/dev/powercom" и перегрузка драйвера NUT в случае переподключений осуществляется строкой в файле UDEV "/etc/udev/rules.d/90-nut-usbups.rules":

2.4. ПЧ

Для произвольного управления продуктивностью ПСУ использовано преобразователь частоты (ПЧ) фирмы ShniderElectric ATV312HU40N4 (рис.7) который имеет мощность 4кВт и питается от сети переменного тока 380В. ПЧ подключен к двигателю мощностью 3 кВт, который и осуществляет вращение ПСУ.


ПЧ ATV312HU40N4. (40 Кб)
Рис. 7. ПЧ ATV312HU40N4.

Общие характеристики системы вращения с помощью частотного преобразователя следующие:
Двигатель
Тип Асинхронный 3-х фазный
Частота сети переменного тока, Гц 50
Напряжение, В 380
Номинальный ток, А 4.7
Частота вращения, об/мин. 1480
Мощность, кВт 2
ПЧ: ATV312HU40N4
Семейство Altivar 312
Назначение Асинхронные двигатели
Стиль исполнения С радиатором
Мощность двигателя, кВт 4
Мощность двигателя, л.с. 5
Напряжение сети, В 380...500 (- 5...5 %)
Частота сети, Гц 50...60 (- 5...5 %)
Количество фаз сети 3
Линейный ток, А 10.6 для 500В; 13.9 для 380В, 1кВА
Фильтр ЭМП (EMC) интегрирован
Действующая мощность, кВА 9.2
Максимальный проходной ток в течении 60с, А 14.3
Рассеиваемая мощность при номинальной нагрузке, Вт 150
Диапазон скоростей, Гц 1...50
Профиль управления асинхронным двигателем Заводские настройки : постоянный момент
Векторное управление безсенсорного потока с ШИМ типом сигнала контроля двигателя
Электрическое подключение Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 клеммы 2.5 мм² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- клеммы 2.5 мм² AWG 14
Питание Внутреннее питание для логических входов 19...30 V <= 100 A с защитой от перенапряжения и короткого замыкания
Внутреннее питание для потенциометра задания (от 2.2 до 10 кОм) на 10...10.8 V <= 10 A для защиты от перегрузки и короткого замыкания
Коммуникационный протокол ModBus
IP уровень защиты IP20 на верхнюю часть без крышки платы
IP21 на клеммы подключения
IP31 на верхнюю часть
IP41 на верхнюю часть

Управление ПЧ осуществляется с ПЛК посредством физических сигналов, для САУ ШБМ 7,9, интерфейса RS-485 и протокола ModBus/RTU, для САУ ШБМ 8. Параметры связи с ПЧ в OpenSCADA модуле транспортного интерфейса "Serial" составляют следующие значения:


Для настройки, отработки, обнаружения и сообщения про ошибки была осуществлена попытка воспроизводства следующих ошибок:

3. Алгоритмы

Алгоритмы управления мельницами достаточно сложны, что связано со следующими факторами:


По алгоритмам созданы программы контроллера, предназначенные для управления загрузкой шаровых мельниц. В алгоритмах и программах использованы аналоговые и дискретные сигналы, поступающие со входов (на выхода) аналоговых и дискретных модулей контроллера, сигналы, формируемые станцией оператора, и промежуточные сигналы, формируемые на их основе.


Программы реализованы на пользовательских языках программирования системы OpenSCADA. Блочные схемы реализуются в окружении модуля DAQ.BlockCalc а реализация самих блоков и шаблонов параметров — на языке JavaLikeCalc модуля DAQ.JavaLikeCalc системы OpenSCADA.

3.1. Предварительная обработка

Для предварительной обработки аналоговых сигналов после АЦП модуля аналогового ввода контроллера создан шаблон параметров с функциями:


На основе данного шаблона созданы дополнительные шаблоны:


Для группировки и обработки дискретных сигналов создан шаблон дискретного параметра, который позволяет:

3.2. Общие алгоритмы

Общие алгоритмы сведены в две блочные схемы для каждой мельницы. Первая блочная схема содержит контура аналоговых регуляторов и работают с периодом 500мс. Вторая блочная схема содержит контура импульсных регуляторов и работает с периодом 100мс.

4. Интерфейс пользователя

Информация о технологическом процессе отображается на видеокадрах, формируемых программой отображения на экране дисплея, который входит в состав каждого АРМ. Отображаемая информация имеет определённую область вывода в пределах видеокадра в зависимости от её предназначения. На рисунке 8 цифрами указаны области вывода видеокадра:

1. панель объектов сигнализации;
2. панель выбора типа отображения, навигации по видеокадрам и местной квитации;
3. панель управления;
4. рабочая область отображения;
5. таблица актуальных нарушений;
6. панель состояния с инструментами.


Рис. 8. Структура видеокадра

Объект управления разбивается функционально и технологически на блоки, называемые объектами сигнализации. Каждому из объектов сигнализации ставится в соответствие набор видеокадров, объединённых в группы. Панель объектов сигнализации представляет собой набор экранных кнопок для выбора объектов и закреплённых за ними групп видеокадров.


Панель объектов сигнализации включает следующие кнопки:


К каждому объекту сигнализации могут быть привязаны следующие типы видеокадров:


Отдельно ко всему интерфейсу могут быть привязаны сводные графики.

4.1. Мнемосхемы

Окно мнемосхемы вызывается по нажатию соответствующей кнопки типа отображения и предназначено для:


САУ в целом представлена мнемокадрами, один на объект сигнализации: "Общий" (рис. 10), "ШБМ 7А", "ШБМ 7Б", "ШБМ 8А" (рис. 9), "ШБМ 8Б", "ШБМ 9А", "ШБМ 9Б", "Непр. продувка" (рис. 11), "Диагностика" (рис. 12). Также для проекта созданы два собственных диалога калибровки уровня (рис. 13) и настройки алгоритмов оптимизации (рис.14).



Рис. 9. Мнемосхема "Мельница 8А".


Рис. 10. Мнемосхема "Общий".


Рис. 11. Мнемосхема "Непрерывная продувка".


Рис. 12. Мнемосхема "Диагностика".

Диалог "Калибровка уровня". (28 Кб)
Рис. 13. Диалог "Калибровка уровня".

Диалог "Настройка алгоритмов оптимизации". (21 Кб)
Рис. 14. Диалог "Настройка алгоритмов оптимизации".

4.2. Группа графиков значений параметров

Окно группы графиков вызывается по нажатию соответствующей кнопки типа отображения и предназначено для просмотра значений до десяти параметров за определённое время в графическом виде.


Предусмотрено двадцать групп графиков технологических параметров в следующей конфигурации по объектам сигнализации:



Рис. 15. Группа графиков "Мельница 8А".


Рис. 16. Группа графиков "Мельница 8А: ПЧ, ПСУ".


Рис. 17. Группа графиков "Бункер пыли котла №8".


Рис. 18. Группа графиков "Расходы продувки".


Рис. 19. Группа графиков "Продувочные клапана".


Рис. 20. Группа графиков "Диагностика АРМ".


Рис. 21. Группа графиков "Диагностика ПЛК: Мельницы 8".

4.3. Контура параметров

Видеокадр "Группы контуров" вызывается по нажатию соответствующей кнопки типа отображения и предназначен для отображения нескольких окон управления (регуляторов-контуров, ключей деблока, двигателей и др.) в одном видеокадре, что обеспечивает удобство наблюдения за параметрами и оперативного вмешательства.


Предусмотрена только одна группа контуров на каждую мельницу, как на рисунке 22 для мельницы 8А.



Рис. 22. Группа контуров "Мельница 8А".

4.4. Обзорный кадр

Окно обзорного кадра вызывается по нажатию соответствующей кнопки типа отображения и предназначено для:


Предусмотрен только один обзорный кадр на каждую мельницу, как на рисунке 23 для мельницы 8А.



Рис. 23. Обзорный кадр "Мельница 8А".

4.5. Cводные графики

Окно кадра сводных графиков вызывается по нажатию соответствующей кнопки типа отображения и предназначено для концентрированного, в целом, просмотра тенденции параметров в виде графиков (до 80). Группа сводных графиков не соотносится с конкретным объектом сигнализации, а принадлежит интерфейсу в целом.


Предусмотрен только один кадр сводных графиков на весь интерфейс (рис. 24).

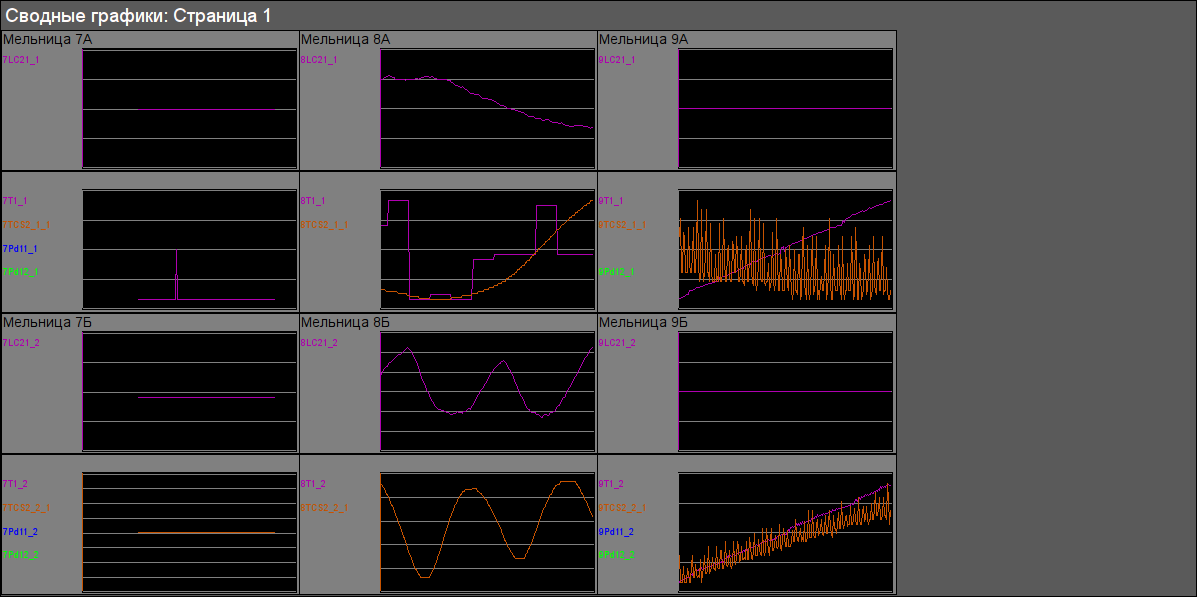

Рис. 24. Кадр сводных графиков "Страница 1".

4.6. Документы

Окно документов вызывается по нажатию соответствующей кнопки типа отображения и содержит документ из перечня доступных.

4.6.1. Журнал вмешательств

Журнал вмешательств (рис. 25) предназначен для просмотра действий оператора, производимых с данного АРМ (изменения состояния ключей деблока, режимов, коэффициентов настройки регуляторов и т.д.).



Рис. 25. Журнал вмешательств.

4.6.2. Протокол нарушений

Протокол нарушений (рис. 26) предназначен для просмотра нарушений по выбранному объекту сигнализации (нарушение параметром регламентных границ, недостоверность параметра, диагностика параметра и т.д.).



Рис. 26. Протокол нарушений.

4.6.3. Рапорт машиниста

Рапорт машиниста (рис. 27) предназначен для формирования отчёта измеренных параметров за смену с интервалом в 1 час.



Рис. 27. Рапорт машиниста.

5. Результаты

В результате проделанной работы получена САУ, позволившая добиться экономии угля и электроэнергии, до 30%, на помоле угля шаровыми мельницами, за счёт равномерности нагрузки мельниц и уменьшения времени их работы.


На рисунках 28 и 29 изображены графики управления мельницей по нагрузке, а на рисунках 30 и 31 по температуре пиле-воздушной смеси после мельниц.

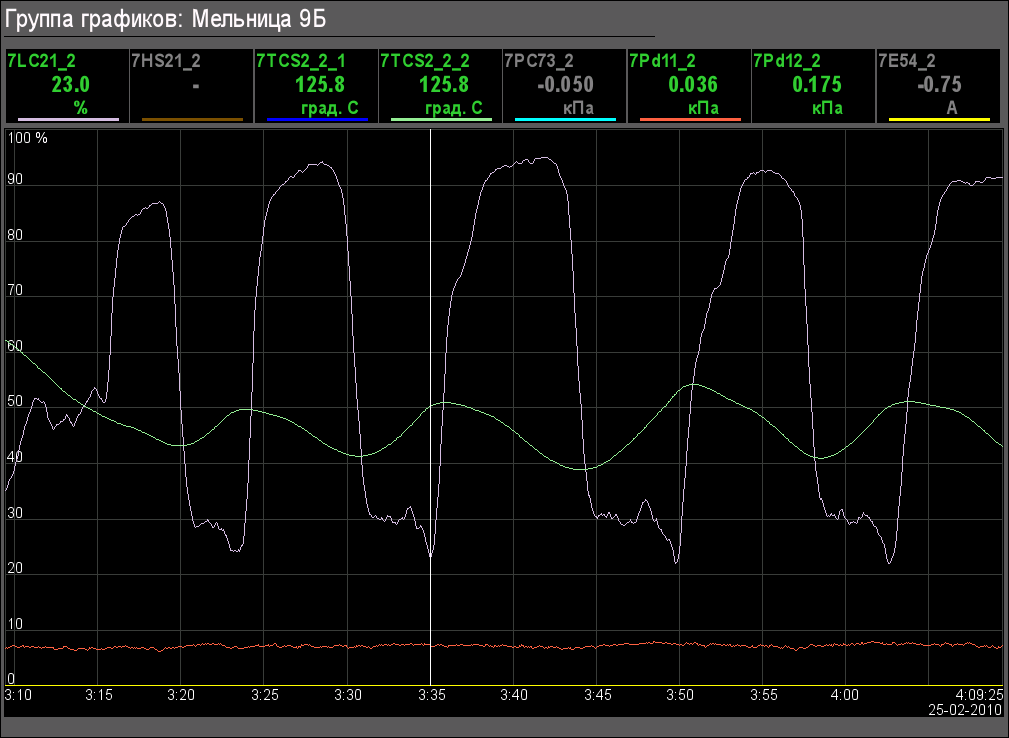

Рис. 28. Ручное управление мельницей.

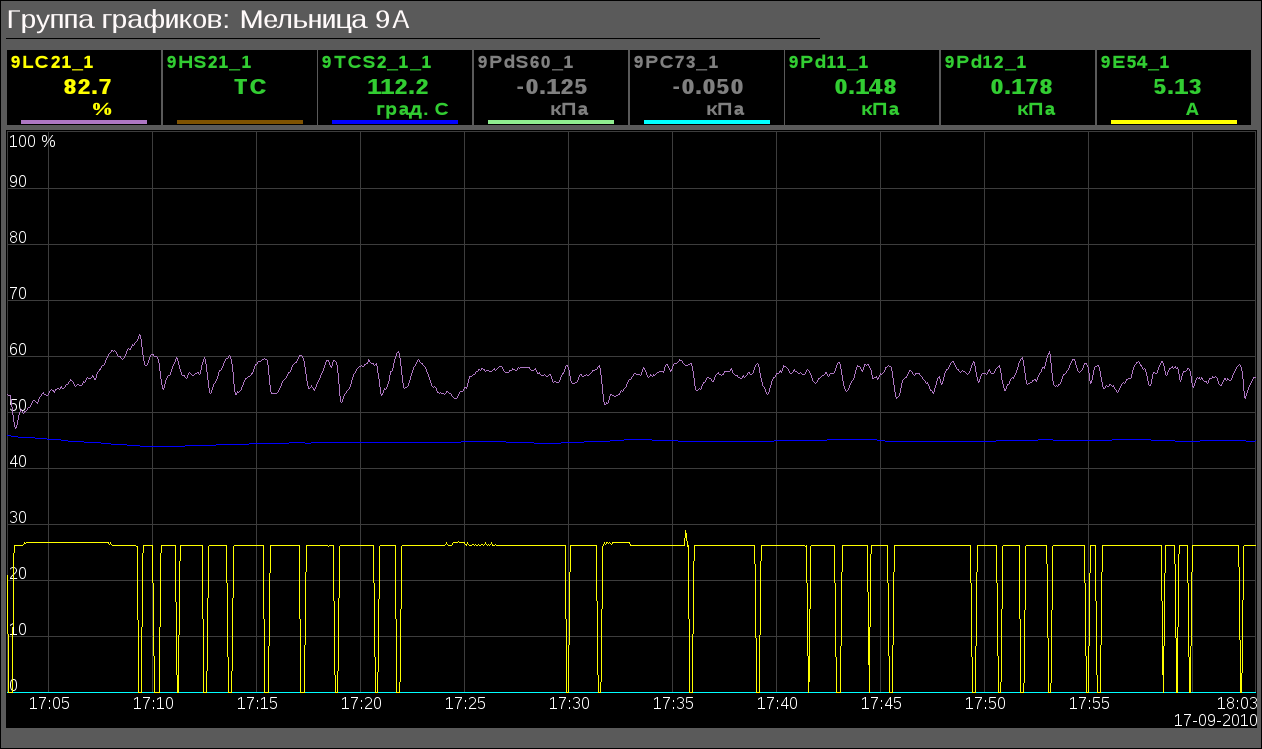

Рис. 29. Управление мельницей по нагрузке.


Рис. 30. Управление мельницей по нагрузке на панели настройки регулятора.


Рис. 31. Управление мельницей по температуре.


Рис. 32. Управление мельницей по температуре на панели настройки регулятора.

6. Экономический эффект

В результате выполненной работы получен значительный экономический эффект, вычисление и характер которого проведен в таблице ниже. Эффект вычислен заказчиком на основе реальных статистических данных. В период с 21.06.10 по 30.06.10 осуществлялась работа в ручном режиме и без САУ. В период с 21.08.10 по 30.08.10 САУ ШБМ работала в автоматическом режиме.


№ пп Наименование показателя Ед. измерения 21.06.10 - 30.06.10 21.08.10 - 30.08.10
1. Расход угля тонн 3235 2880
2. Расход электроэнергии на помол кВт.час 132780 98066
3. Удельный расход электроэнергии на помол кВт.час/т угля 41.04 34.05
4. Тонина помола % 8.70 7.60
5. Содержание горючих в уносе % 31.90 30.60
6. КПД котла, брутто % 83.40 83.76
7. Снижение расхода электроэнергии на помол кВт.час - 20131
8. Экономия топлива тонн - 10.40

Акт опытно-промышленных испытаний разработки САУ ШБМ заказчика, с описанием экономического эффекта, можно загрузить здесь.

7. Ссылки

Referring pages: HomePageUk/Using/PLC/firmware
Using/KramatorskBallMills
Using/PLC/firmware



There are 57 files on this page.[Display files/form]
There is no comment on this page. [Display comments/form]
