Модуль подсистемы “Сбор данных” <SoundCard>

Введение

Данный модуль предназначен для предоставления данных со входов звуковых карт системы. Модуль основан на многоплатформенной библиотеке работы со звуком PortAudio ( http://www.portaudio.com ). Особенностью этой библиотеки является унифицированное API, которое позволяет легко адаптировать данный модуль для работы на разных платформах и даже с разными подсистемами звука на одной платформе.

Структура модуля заключается в отражении объекта "Контроллер" подсистемы "Сбор данных" на отдельное устройство ввода звука, доступное в системе. А объект "Параметр" подсистемы "Сбор данных" отражает отдельный канал доступный у устройства ввода звука на атрибут "val". Наиболее функциональным является использование атрибута "val" совместно с архивом или хотя бы его буфером. В случае включения архивирования данные канала звукового ввода помещаются в буфер архива пакетами с частотой выборки данных устройства ввода, что позволяет выполнять дальнейшие операции над этими данными. Кроме этого, последнее значение пакета устанавливается как текущее значение атрибута. В случае отсутствия архива выполняется только операция помещения последнего значения пакета как текущее значение атрибута.

Также модулем реализуются функции горизонтального резервирования, а именно совместной работы с удалённой станцией этого-же уровня.

1. Контроллер данных

Для добавления устройства ввода звука создаётся и конфигурируется контроллер в системе OpenSCADA. Пример вкладки конфигурации контроллера данного типа изображен на рис.1.

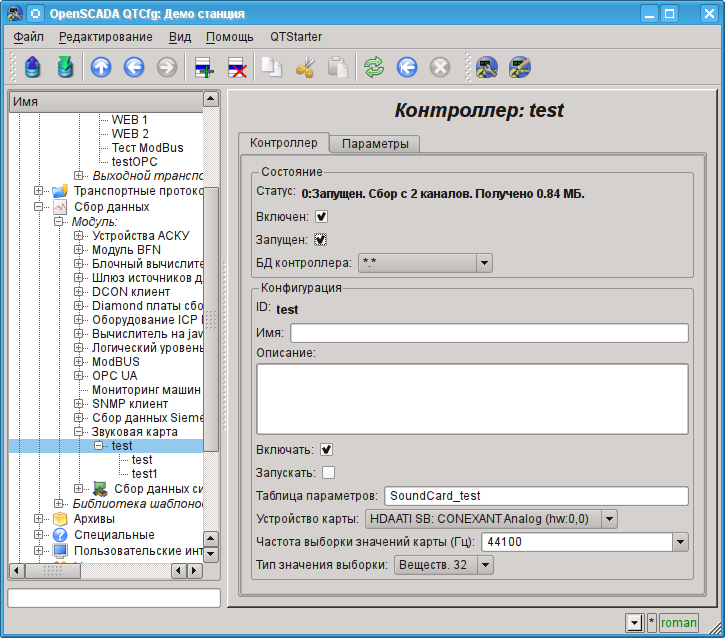

Рис.1. Вкладка конфигурации контроллера.

С помощью этой вкладки можно установить:

• Состояние контроллера, а именно: Статус, «Включен», Запущен» и имя БД, содержащей конфигурацию.
• Идентификатор, имя и описание контроллера.
• Состояние, в которое переводить контроллер при загрузке: "Включен" и "Запущен".
• Имя таблицы БД, в которой хранить параметры этого контроллера.
• Устройство карты из списка доступных.
• Частота выборки значений карты в герцах.
• Тип значения выборки из списка: "Вещественный 32", "Целый 32" и "Целый 16".

2. Параметры

Для добавления канала устройства ввода звука создаётся и конфигурируется параметр контроллера в системе OpenSCADA. Пример вкладки конфигурации параметра данного типа изображен на рис.2.

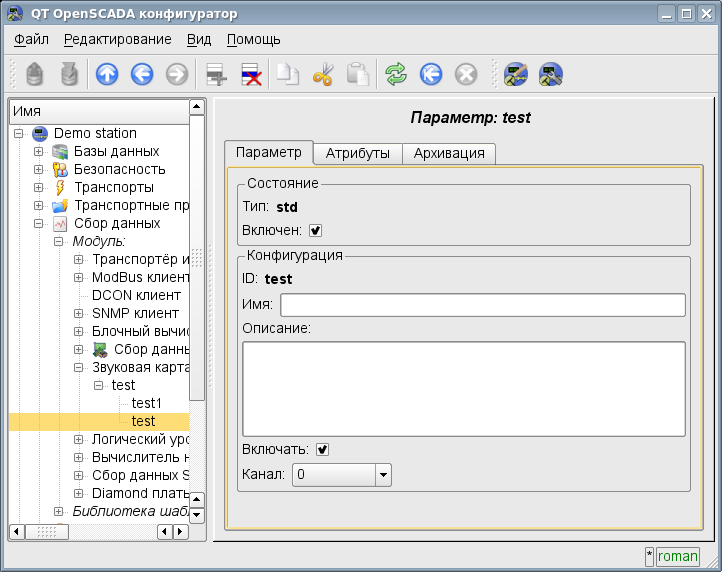

Рис.2. Вкладка конфигурации параметра.

С помощью этой вкладки можно установить:

• Тип параметра и указать состояние параметра "Включен".
• Идентификатор, имя и описание параметра.
• Состояние, в которое переводить параметр при загрузке: "Включен".
• Канал устройства ввода звука из списка доступных каналов.

Вкладка атрибутов параметра имеет вид, представленный на рис.3, а вкладка значений архива атрибута "val" представлена на рис.4.

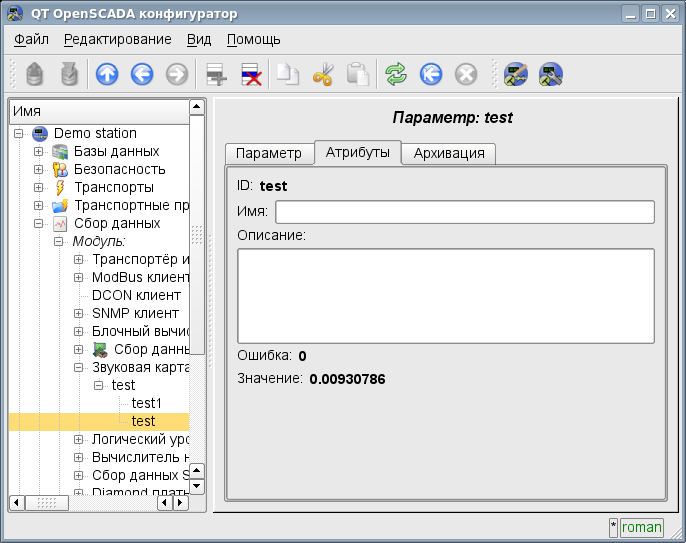

Рис.3. Вкладка атрибутов параметра.

Рис.4. Вкладка значений архива атрибута "val".
