Модуль <System> подсистемы "Сбор данных"

Модуль: System
Имя: Сбор данных ОС
Тип: DAQ
Источник: daq_System.so
Версия: 2.1
Автор: Роман Савоченко
Описание: Предоставляет сбор данных из ОС. Поддерживаются источники данных ОС Linux: HDDTemp, Sensors, Uptime, Memory, CPU, ИБП и т.д.
Лицензия: GPL

Contents

Введение

Модуль является своего рода шлюзом между системой OpenSCADA и ОС(операционной системой). Модуль получает данные из различных источников данных ОС и позволяет управлять компонентами ОС.


Модуль предоставляет возможность автоматического поиска поддерживаемых и активных источников данных с созданием параметров для доступа к ним, а также реализацию функции горизонтального резервирования, а именно совместной работы с удалённой станцией этого-же уровня.

1. Контроллер данных

Для добавления источника данных ОС создаётся и конфигурируется контроллер в системе OpenSCADA. Пример вкладки конфигурации контроллера данного типа изображен на рис.1.

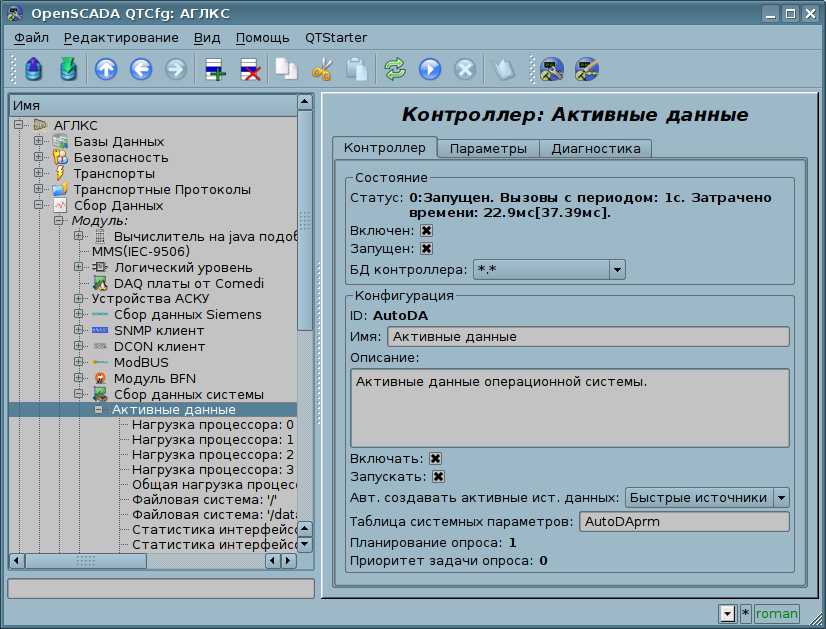

Вкладка конфигурации контроллера. (116 Кб)
Рис.1. Вкладка конфигурации контроллера.

С помощью этой вкладки можно установить:

2. Параметры

Модуль System предоставляет только один тип параметров — “Все параметры”. Дополнительными конфигурационными полями параметров данного модуля (рис.2) являются:

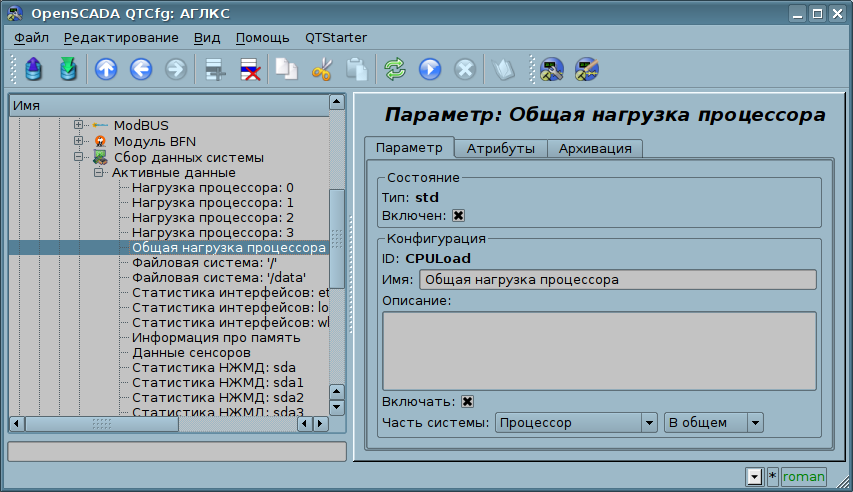

Вкладка конфигурации параметра. (87 Кб)
Рис.2. Вкладка конфигурации параметра.

В таблице ниже приведен список поддерживаемых источников данных ОС, значение дополнительного конфигурационного поля и атрибуты параметров.


Ист. данных Значение доп. конфигурац. поля Атрибуты параметра Требования
Процессор (CPU) Имя/номер процессора. Может иметь значение номера процессора или быть "в общем" по всем процессорам <gen>.
  • [real] load: Нагрузка (%)
  • [real] sys: Система (%)
  • [real] user: Пользователь (%)
  • [real] idle: Простой (%)
Память (MEM) Не используется
  • [dec] free: Свободно (кБ);
  • [dec] total: Всего (кБ);
  • [dec] use: Использовано (кБ);
  • [dec] buff: Буфера (кБ);
  • [dec] cache: Кеш (кБ);
  • [dec] sw_free: Своп, свободно (кБ);
  • [dec] sw_total: Своп, всего (кБ);
  • [dec] sw_use: Своп, использовано (кБ).
Сенсоры (sensors) Не используется Атрибуты определяются сенсорами, доступными на материнской плате. Для каждого сенсора создаётся отдельный атрибут. Для работы используется библиотека libsensors или программа mbmon. Более приоритетной в использовании является библиотека libsensors, поскольку mbmon имеет проблемы на многоядерных архитектурах.
Температура HDD (hddtemp) Диск. Доступные в системе диски.
  • [string] disk: Имя;
  • [string] ed: Единица измерения;
  • [real] t: Температура.
Должена быть установлена, сконфигурированна и запущена как сервис программа hddtemp.
Время работы (uptime)

Время работы:

  • Система;
  • Станция.
  • [dec] full: Секунды полностью;
  • [dec] sec: Секунды;
  • [dec] min: Минуты;
  • [dec] hour: Часы;
  • [dec] day: Дни.
HDD Smart (hddsmart), медленный Диск. Доступные в системе диски. Атрибуты определяются SMART-полями доступными для указанного диска. Для каждого поля создаётся отдельный атрибут. Должна быть установлена и доступна утилита smartctl.
Статистика HDD (hddstat) Диск или раздел. Доступные в системе диски и разделы.
  • [real] rd: Прочитано (Б), сброс на значении 2.212;
  • [real] rdSp: Скорость чтения (Б/с);
  • [rela] wr: Записано (Б), сброс на значении 2.212;
  • [real] wrSp: Скорость записи (Б/с).
Статистика сети (netstat) Сетевой интерфейс. Сетевые интерфейсы доступные в системе.
  • [real] rcv: Принято (Б), сброс на значении 4.39;
  • [real] rcvSp: Скорость получения (Б/c);
  • [real] trns: Передано (Б), сброс на значении 4.39;
  • [real] trnsSp: Скорость передачи (Б/c).
ИБП (NUT) (ups), медленный ИБП. Доступные в системе и сети ИБП. Атрибуты определяются доступными у ИБП свойствами. Для каждого свойства создаётся отдельный атрибут. В системе или сети (не обнаруживается автоматически и адрес нужно указать прямо) должен быть доступен демон NUT "upsd".
Файловая система (FS) Файловые Системы. Подключенные файловые системы.
  • [real] total: Всего (ГБ);
  • [real] used: Использовано (ГБ);
  • [real] free: Свободно (ГБ);
  • [dec] totalN: Всего файловых узлов;
  • [dec] usedN: Использовано файловых узлов;
  • [dec] freeN: Свободно файловых узлов.
