Модуль <HTTP> подсистемы "Протоколы"

Модуль: HTTP
Имя: HTTP-реализация
Тип: Протокол
Источник: prot_HTTP.so
Версия: 3.1
Автор: Роман Савоченко
Описание: Предоставляет поддержку протокола HTTP для WWW-основанных пользовательских интерфейсов.
Лицензия: GPL

Contents

Введение

Модуль транспортного протокола HTTP предназначен для реализации поддержки сетевого протокола HTTP(Hypertext Transfer Protocol) в системе OpenSCADA.


Протокол HTTP используется для передачи содержимого WWW. Так, через HTTP передаются следующие типы документов: html, xhtml, png, java и многие другие. Добавление поддержки HTTP в систему OpenSCADA в комплексе с транспортом Sockets позволяет реализовывать различные пользовательские функции на основе WWW интерфейса. Модуль HTTP реализует два основных метода протокола HTTP: GET и POST. Модуль HTTP обеспечивает контроль целостности HTTP-запросов и, совместно с транспортом Sockets, позволяет “собирать” целостные запросы из их фрагментов, а также обеспечивать сохранение соединения живым (Keep-Alive).


Для гибкого подключения пользовательских интерфейсов к данному модулю используется модульный механизм в рамках самого модуля "HTTP". В роли модулей используются модули подсистемы “Пользовательские интерфейсы” с дополнительным информационным полем “SubType”, имеющим значение “WWW”.


В запросах к Web ресурсам принято использовать URL(Universal Resource Locator), следовательно URL передаётся как основной параметр через HTTP. Первый элемент запрашиваемого URL используется для идентификации модуля UI. Например URL "http://localhost:10002/WebCfg" означает обращение к модулю "WebCfg" на хосте "http://localhost:10002". В случае ошибочного указания идентификатора модуля или при обращении вообще без идентификатора "HTTP" модуль генерирует диалог информации о входе и с предоставлением выбора одного из доступных пользовательских интерфейсов. Пример диалога показан на рисунке 1.


Диалог выбора модуля WWW-интерфейса. (43 Кб)

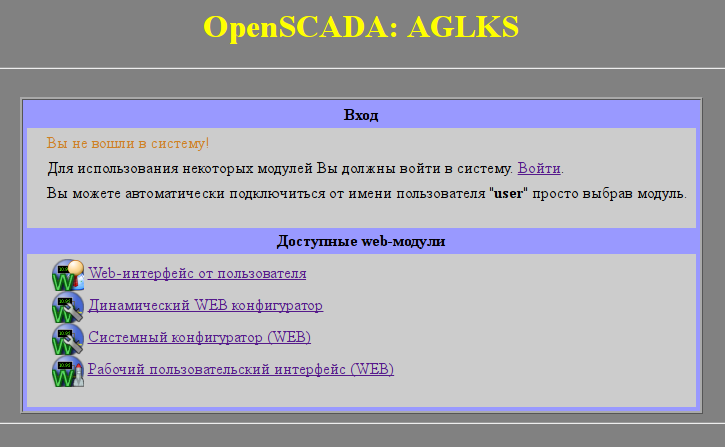

Рис.1. Диалог выбора модуля WWW-интерфейса.

Модулем поддерживается многоязычность, которая включается динамическим переводом сообщений OpenSCADA.


Язык конечного пользователя интерфейса определяется путём и в последовательности:


Полученный таким образом язык используется для построения интерфейсов этого модуля и передаётся WWW под-модулям в HTTP свойстве "oscd_lang", через аргумент "vars" функций "GET" и "POST".


Для конфигурации и управления этим модулем предоставляется конфигурационная страница интерфейса управления OpenSCADA (Рис.3) где Вы можете осуществлять:


Страница настройки модуля. (89 Кб)

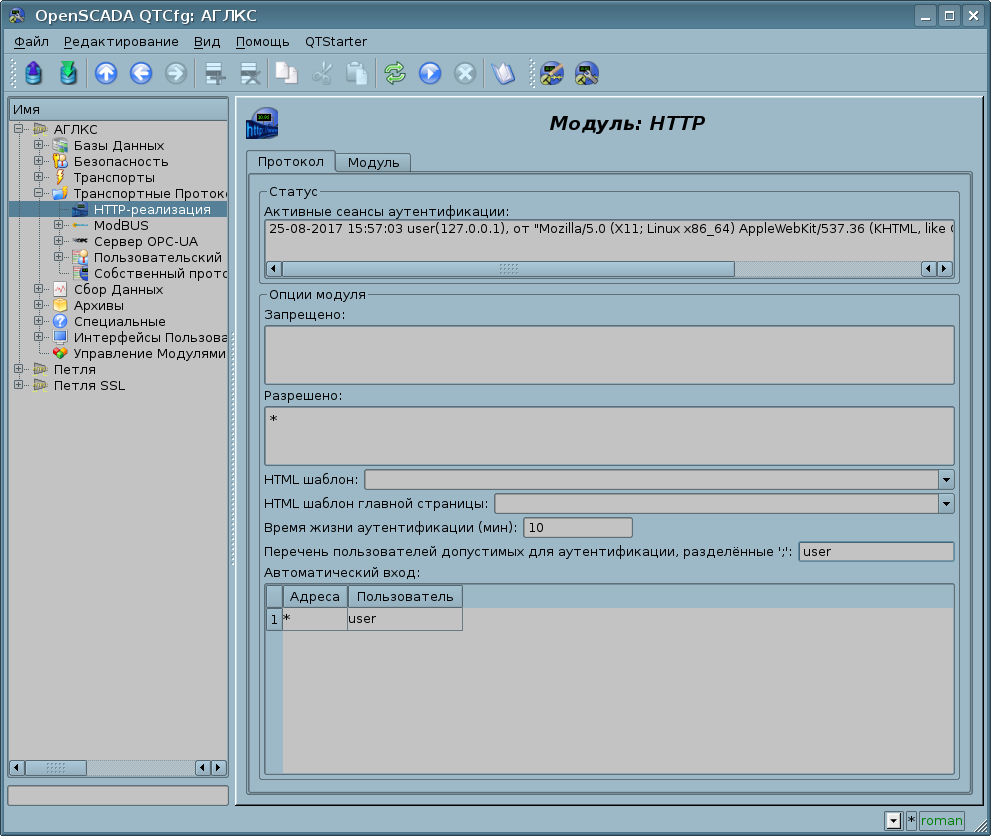

Рис.3. Страница настройки модуля.

1. Аутентификация

Модулем поддерживается аутентификация в системе OpenSCADA при предоставлении доступа к модулям WEB-интерфейсов (рис.2).


Диалог авторизации в системе OpenSCADA. (12 Кб)

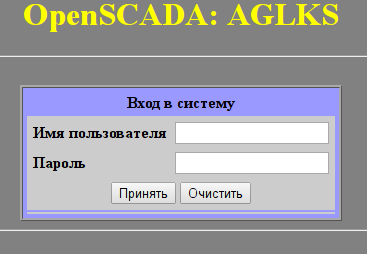

Рис.2. Диалог авторизации в системе OpenSCADA.

Для облегчения работы с Web-интерфейсами модуль предусматривает возможность автоматического входа от имени указанного пользователя. Конфигурация автоматического входа осуществляется на странице настройки модуля (рис.3). Автоматический вход осуществляется по совпадению адреса, указанного в колонке "Адреса", от имени пользователя, указанного в колонке "Пользователь".


Для большей безопасности Вы можете определить только Web-пользователей, в перечне пользователей разрешённых к аутентификации.

2. Модули пользовательского WEB-интерфейса

Модули пользовательского интерфейса (UI), предназначенные для совместной работы с модулем HTTP, должны устанавливать информационное поле “SubType” значением “WWW” и поле "Auth" значением "1", если модуль требует аутентификации при входе. Для связи модуля HTTP и модулей UI используется расширенный механизм коммуникации. Этот механизм подразумевает экспорт интерфейсных функций. В данном случае UI модули должны экспортировать функции:

void HttpGet( const string &url, string &page, const string &sender, vector<string> &vars, const string &user ); — Метод GET c параметрами:
url — адрес запроса;
page — страница с ответом;
sender — адрес отправителя;
vars — переменные запроса;
user — пользователь системы;
iprt — ссылка на объект входной части протокола.

void HttpPost( const string &url, string &page, const string &sender, vector<string> &vars, const string &user ); — метод POST c параметрами:
url — адрес запроса;
page — страница с ответом и содержимым тела запроса POST;
sender — адрес отправителя;
vars — переменные запроса;
user — пользователь системы;
iprt — ссылка на объект входной части протокола.

Далее, в случае поступления HTTP запроса "GET" будет вызываться функция "HTTP_GET" или "HttpGet", а в случае запроса "POST" будет вызываться функция "HTTP_POST" или "HttpPost" в соответствующем модуле UI.

3. API функции исходящих запросов

Функция исходящих запросов (messIO()) оперирует обменом содержимым HTTP-запросов, завёрнутыми в XML-пакеты. Структура запроса имеет вид:

<req Host="host" URI="uri">
  <prm id="pId">pVal</prm>
  <cnt name="cName" filename="cFileName">
    <prm id="cpId">cpVal</prm>
    cVal
  </cnt>
  reqVal
</req>

Где:

Результатом запроса является ответ со структурой:

<req Host="host" URI="uri" err="err" Protocol="prt" RezCod="rCod" RezStr="rStr">
    <prm id="pId">pVal</prm>
    respVal
  </req>

Где:

В качестве примера использования данной функции в пользовательских процедурах приведём формирование GET и POST запросов на языке JavaLikeCalc.JavaScript:

//GET запрос HTML страницы
req = SYS.XMLNode("GET");
req.setAttr("URI","/");
SYS.Transport.Sockets.out_testHTTP.messIO(req,"HTTP");
test = req.text();

//GET запрос файла и сохранение
req = SYS.XMLNode("GET");
req.setAttr("URI","/oscadaArch/Work/openscada-0.9-r2188.tar.lzma");
SYS.Transport.Sockets.out_testHTTP.messIO(req,"HTTP");
if(!req.attr("err").length) SYS.fileWrite("/var/tmp/recvFile.tmp", req.text());

//POST запрос
req = SYS.XMLNode("POST");
req.setAttr("URI","/WebUser/FlowTec.txt");
cntNode = req.childAdd("cnt").setAttr("name","pole0").setAttr("filename","Object2-k001-100309-17.txt");
cntNode.childAdd("prm").setAttr("id","Content-Type").setText("text/plain");
cntText = "Object2-k001\r\n";
cntText += "\r\n";
cntText += "v002\r\n";
cntText += " n1\r\n";
cntText += "  09.03.10 16   Polnyj    7155.25    216.0  32.000  17.5\r\n";
cntText += "v005\r\n";
cntText += " n1\r\n";
cntText += "  09.03.10 16   Polnyj     188.81    350.0   4.000  40.0\r\n";
cntText += "\r\n";
cntNode.setText(cntText);
SYS.Transport.Sockets.out_testHTTP.messIO(req,"HTTP");

4. API программирования пользователя

Именно этот объект модуля "Protocol.HTTP" [SYS.Protocol.HTTP.pgCreator()]
