Установка OpenSCADA на touchscreen FPC-1701 на ОС Debian 5.0.3 lenny
| Имя: ПЛК Основан: ноябрь 2009г Версия: 0.1.0 Статус: GPL Участники: Попков Алексей Описание: Проект посвящён созданию: среды исполнения ПЛК, прошивки ПЛК и аппратных конфигураций специализированных PLC. |  |

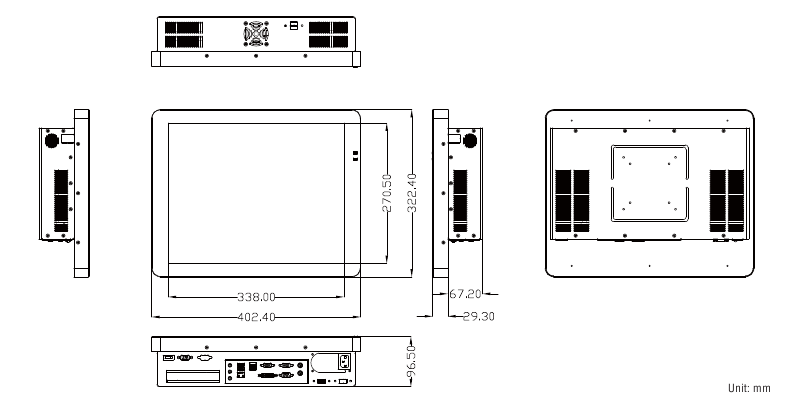

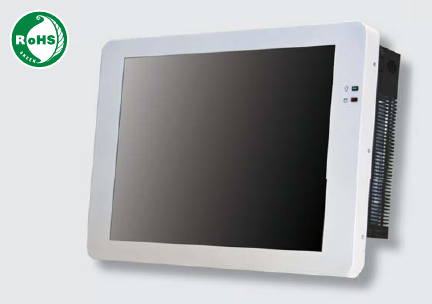

Описание промышленного компьютера FPC-1701
- 17” SXGA TFT Touch Panel PC
- 5-wire Resistive Touch Screen
- Intel® 945GME / GME965 / 910GMLE Chipset
- VGA, DVI, Audio
- Gigabit Ethernet, Optional WiFi Module
- 1 PCI, 3 COM, 6 USB
- 3.5" / 2.5 " SATA HDD Supported
- VESA Compliance
- LCD Size 17.0”, 4:3
- Display Type SXGA TFT
- Resolution 1280 x 1024
- Color 16 Million
- Pixel Pitch 0.264 mm (H) x 0.264 mm (V)
- Luminance 300 cd/m2
- Contrast Ratio 400
- Viewing Angle 60(U), 55(D), 60(L), 50(R)
- Response Time 16 ms
- Back Light 4 x CCFLs
- Touch Screen 5-Wire Resistive
- Light Transmission 80%
- Touch Interface RS-232
- CPU Supports Intel® µFC-PGA Core™ Duo / Core™ Solo / Core™ 2 Duo with 65nm process technology
- Cooling Method Active CPU cooler
- System Chipset Intel® 945GME / ICH7-M
- System Memory 2 x 240-pin DIMM socket supports up to 4GB DDR2 533/667 SDRAM
- SSD 1 x CompactFlash Type I/II socket (internal)
- VGA 1 x DB-15
- DVI 1 x DVI
- HDD Driver Bay 1 x 3.5" SATA or 1 x 2.5" SATA
- Audio Line in, Line out, Mic in
- WiFi Optional USB WiFi 802.11 b/g (occupy one USB port)
- System Fan 1 x system Fan
- Expansion Interface 1 x PCI slot
- Serial Port 3 x RS-232
- Ethernet 1 x RJ-45 ( Realtek RTL8111B Gigabit Ehternet)
- USB Port 6 x USB 2.0 (Optional extra 2 USB ports)
- Keyboard 1 x PS/2 Keyboard Connector
- Mouse 1 x PS/2 Mouse Connector
Предисловие
Как видно из описанного выше железяка довольно набитая, ради эксперимента ставил Fedora 11 c kde4, шевелиться довольно шустро. Debian был взят за основу не потому что я в нем лучше ориентируюсь, наоборот Fedora ближе, а потому что вроде как он подточен для подобных штук.Ставился с DVD дисков скаченых вот от сюда
http://cdimage.debian.org/debian-cd/5.0.3/i386/iso-dvd/Установка Debian
Процесс установки сюда не показываю потому как там все и так понятно, все веселье начинается немного позже.Единственное на что стоит обратить внимание это на монтирование /tmp, так как автоматическое разбиение диска отдает ему 400 метров в отдельном разделе, в результате чего сообщения о нехватки места будем получать частенько, поэтому разбиение делал вручную.
Настройка Debian
После удачной установки наблюдаем рабочие kde 3.5, полное отсутсвие библиотек необходимых для компиляции OpenSCADA и для утилит самой панели.Так как панель не имеет никакого держателя, а смотреть на нее сидя весьма затруднительно, приладим ssh
apt-get install openssh-server -y
И уже по ssh идем в /etc/apt/ и добавляем в sources.list
deb http://security.debian.org/ lenny/updates main contrib
deb-src http://security.debian.org/ lenny/updates main contrib
Ставим библиотеки для компиляции OpenSCADA и для пересборки ядра они тоже понадобяться.
apt-get install autoconf libtool gettext gawk lsb-build-base3 libgd2-xpm-dev libmysqlclient15-dev libsqlite3-dev libsensors-dev portaudio19-dev byacc bison libsnmp-dev libfftw3-dev libqt4-dev make -y
Пересборка ядра 2.6.30
Пересобирал ядро 2.6.30 и 2.6.31, на обоих все работает.Брал тут
http://www.kernel.org/pub/linux/kernel/v2.6/linux-2.6.30.9.tar.bz2

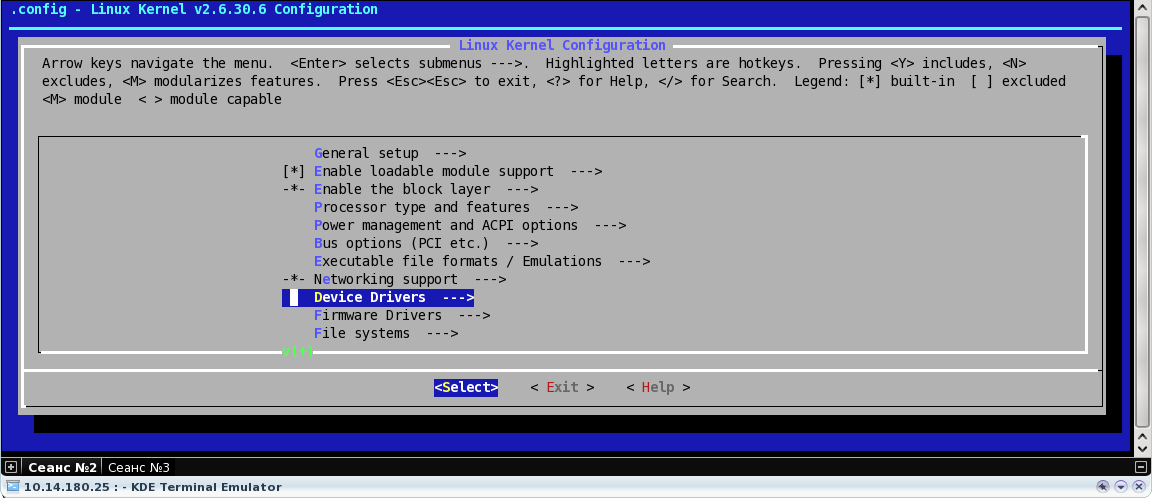

make menuconfig

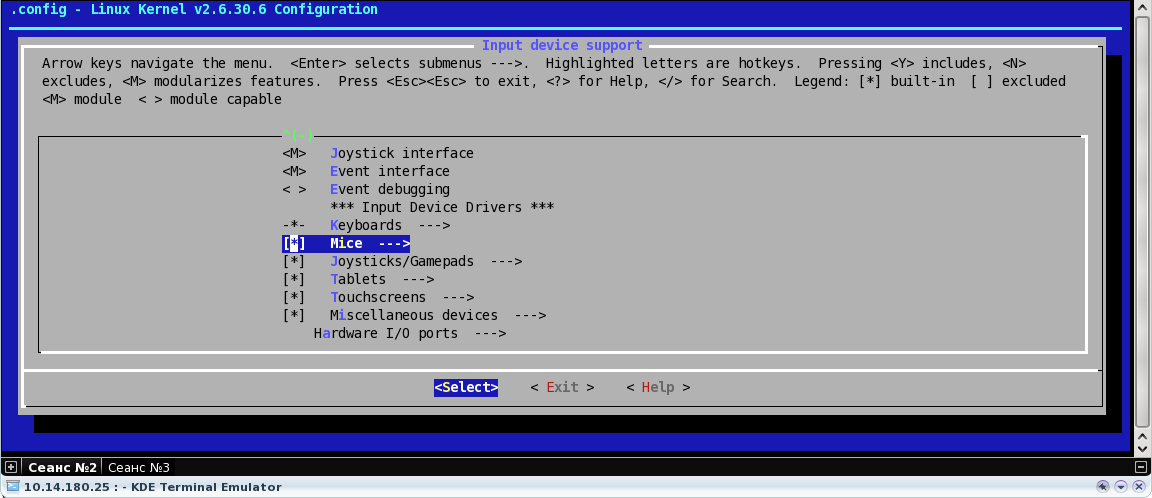

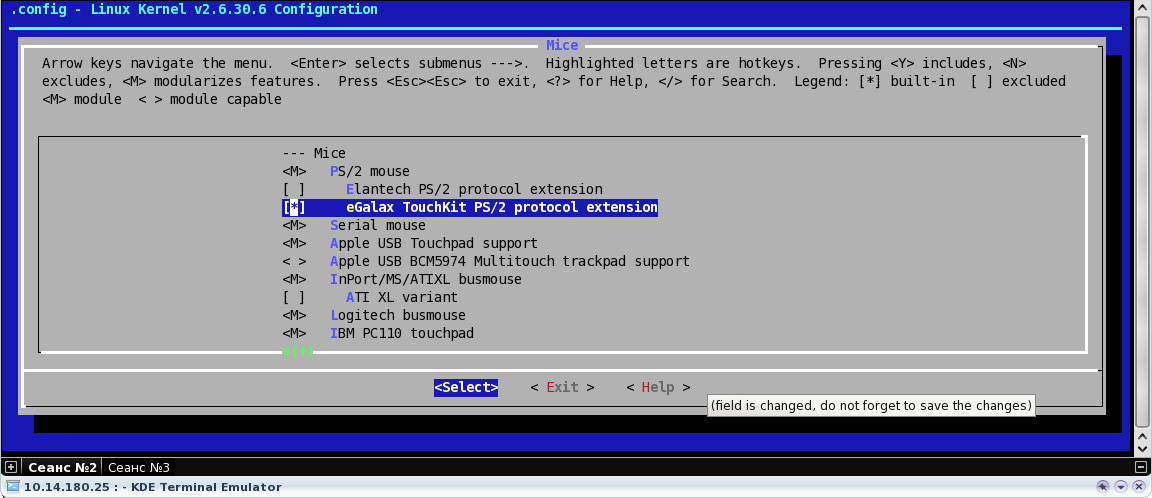

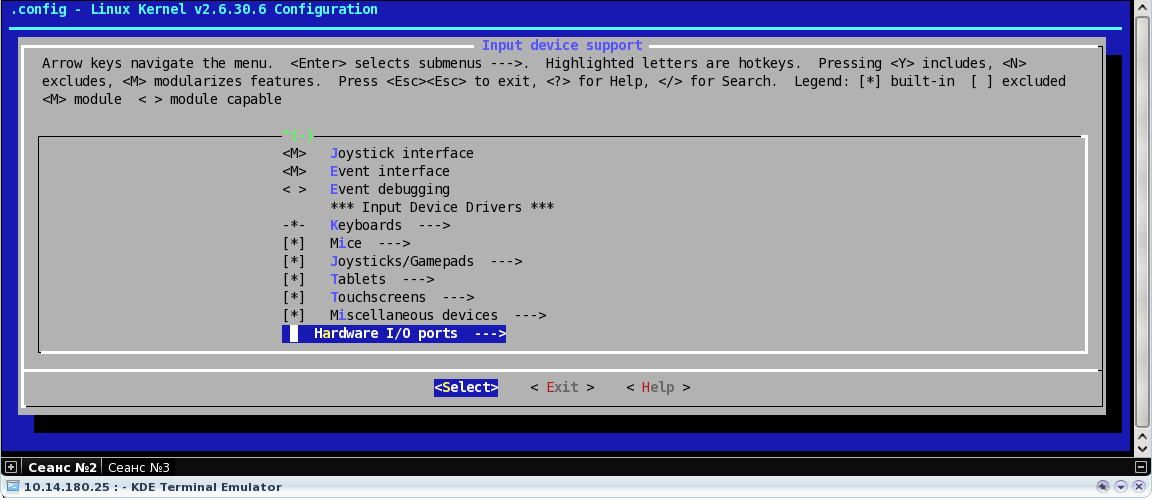

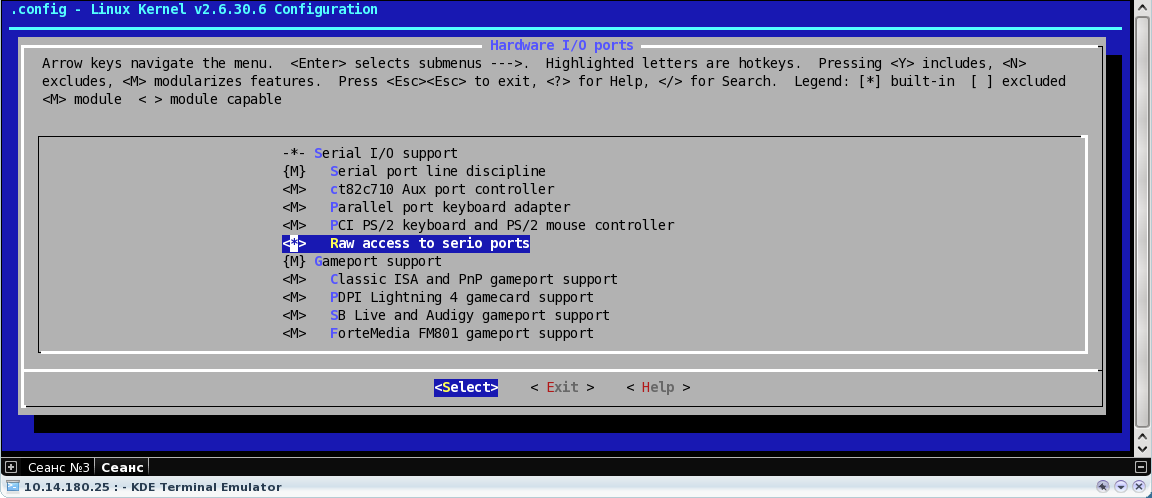

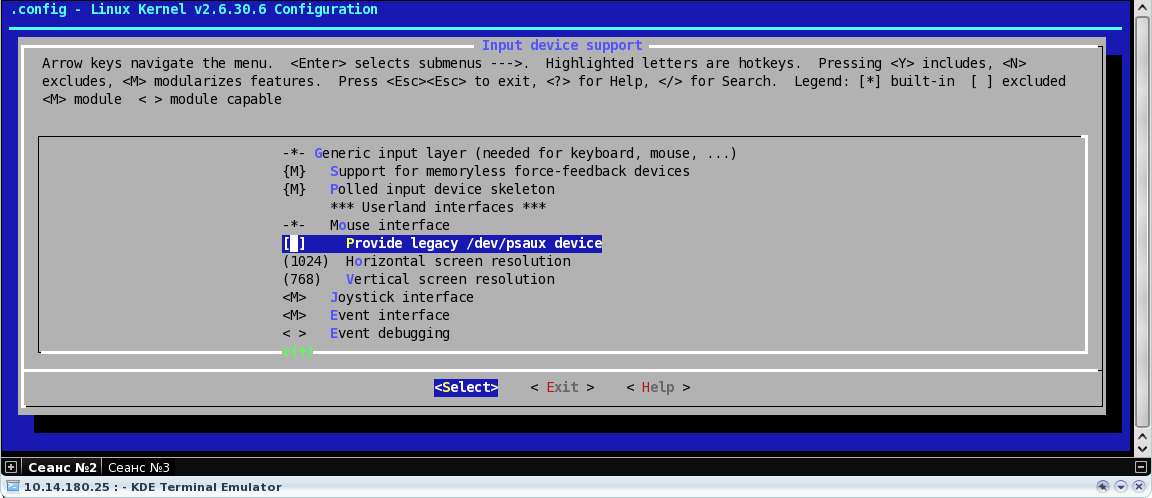

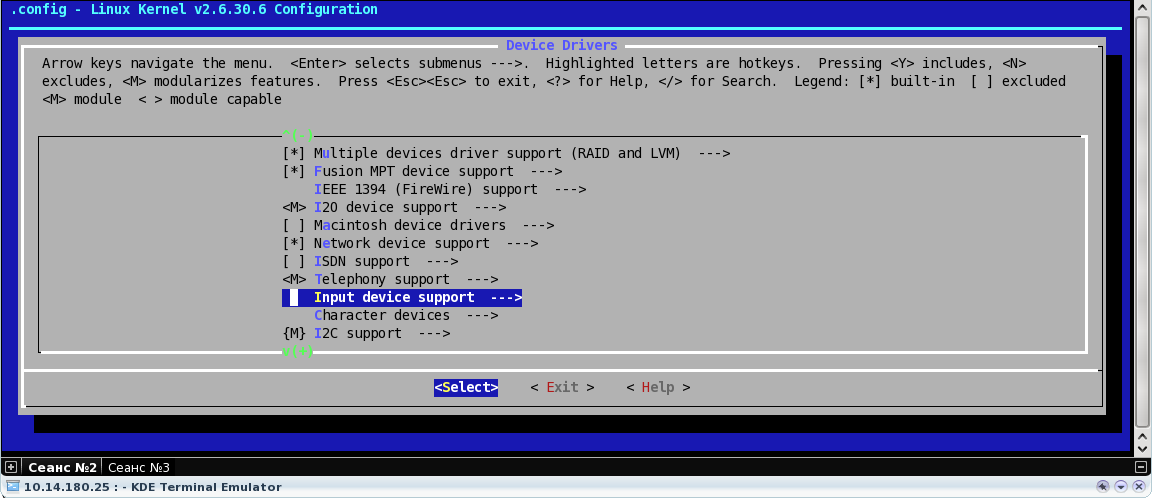

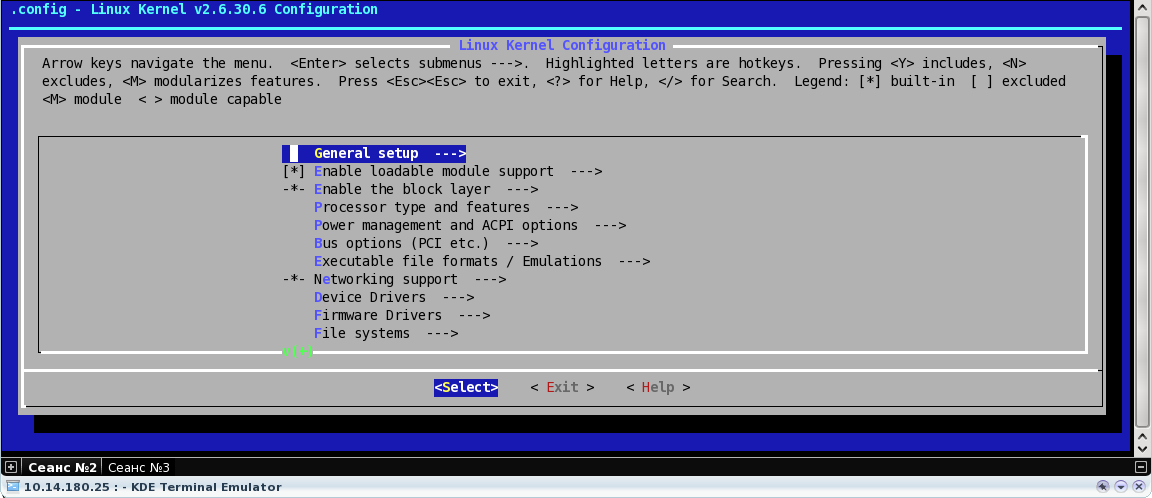

Тут я выбрал все
time make-kpkg --initrd kernel_image kernel_source kernel_headers modules_image
Собиралось 113 минут ))))))

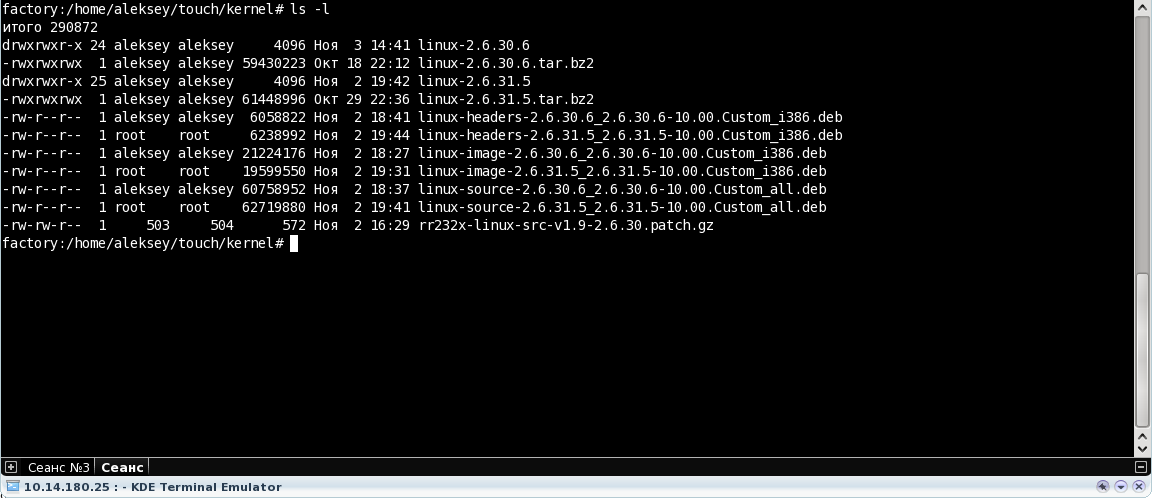

Вот что получилось
Ставим собранное
dpkg -i linux-headers-2.6.30.6_2.6.30.6-10.00.Custom_i386.deb
dpkg -i linux-source-2.6.30.6_2.6.30.6-10.00.Custom_i386.deb
dpkg -i linux-image-2.6.30.6_2.6.30.6-10.00.Custom_i386.deb
Пересборка ядра 2.6.31
Брал вот тутhttp://www.kernel.org/pub/linux/kernel/v2.6/linux-2.6.31.5.tar.bz2Отличий особо никаких, единственное в этом ядре нашел вот это.

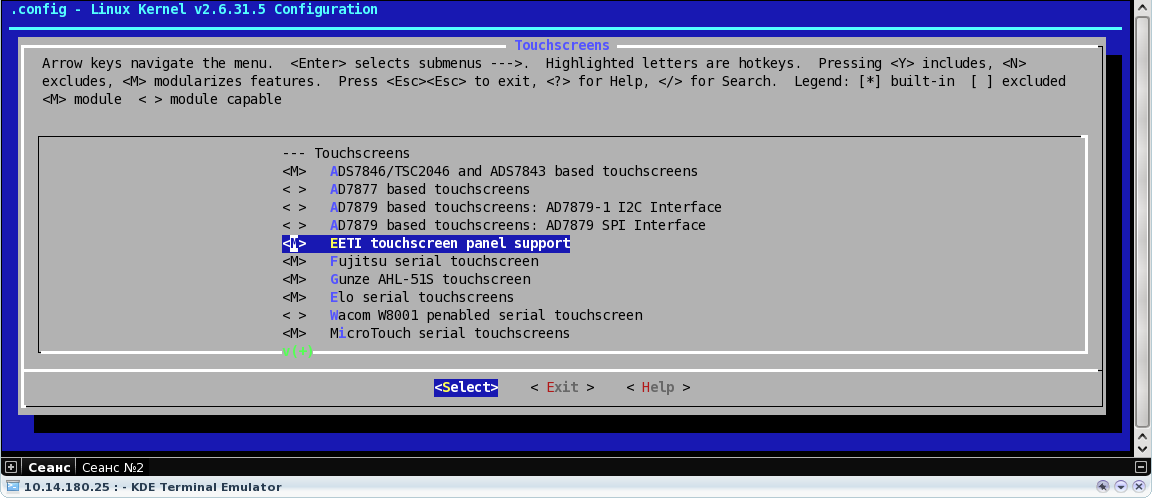

EETI - Идентификатор touchscreen eGalax, она как раз у нас и используется
make-kpkg --initrd kernel_image kernel_source kernel_headers modules_image
Тут сколько собиралось не мерил ))))))
Ставим собранное
dpkg -i linux-image-2.6.31.5_2.6.31.5-10.00.Custom_i386.deb
dpkg -i linux-source-2.6.31.5_2.6.31.5-10.00.Custom_i386.deb
dpkg -i linux-headers-2.6.31.5_2.6.31.5-10.00.Custom_i386.deb
Настройка TouchScreen
Вот этут библу использует утилита настройки TouchScreen (скорость реагирования, бипы и т.д), так что ставим ее.
apt-get install libstdc++5 -y
Вот тут живут драйвера для разновидностей этих панетей (com,ps2,usb) и утилита к ним
http://210.64.17.162/web20/drivers/touch_driver/Linux/2062905/eGalaxTouch-2.06.2905-32b-k26.tar.gzи вот тут
ftp://ftp.oscada.org/OpenSCADA/PLC/TouchScreens/FPC-1701/eGalaxTouch-2.06.2905-32b-k26.tar.gzТянем откуда больше нравиться, распаковываем, запускаем.
setup.sh

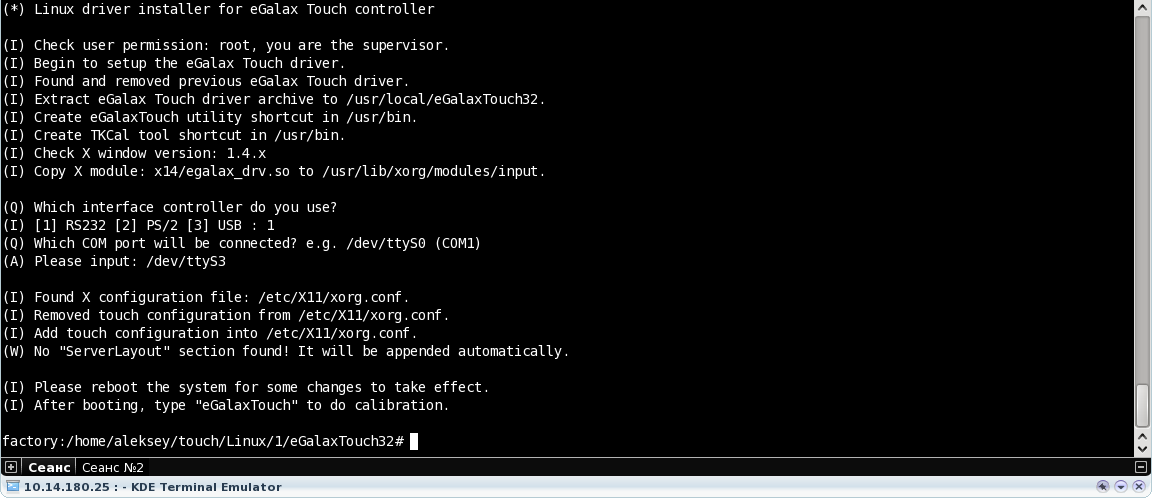

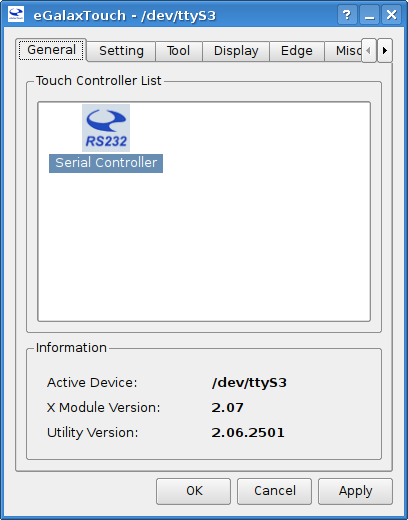

Получаем

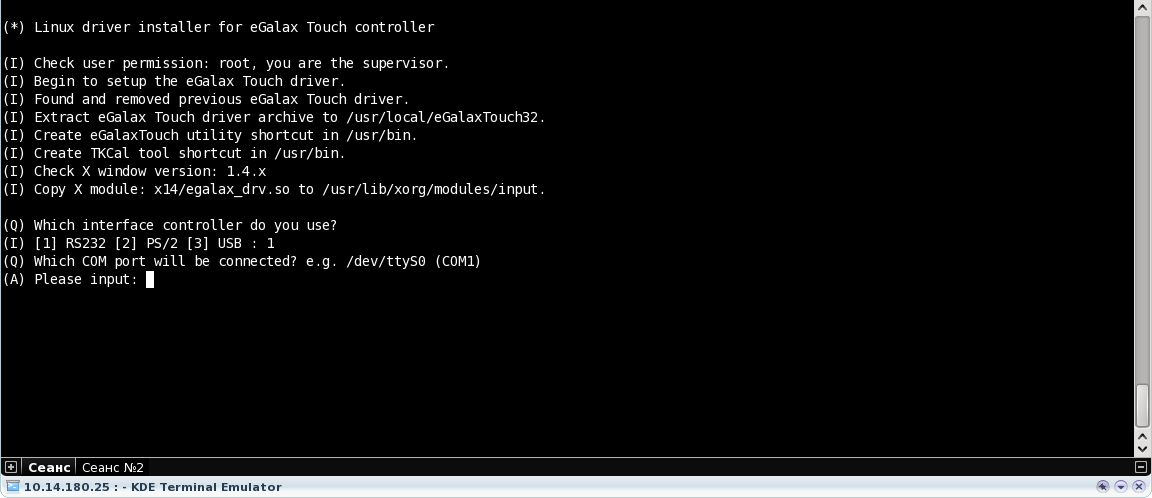

Выбираем какой контроллер самого TouchScreen

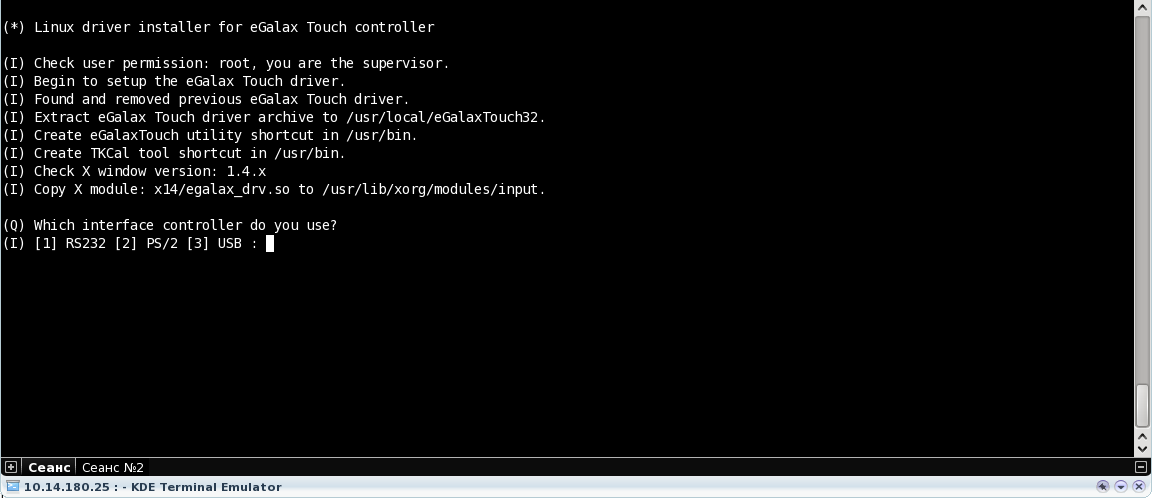

Выбираем к какому из портов подключена сама TouchScreen
reboot
Панель должна завестить как только увидим GUI, координатная сетка установиться должна автоматом, но если этого по какой-то причине не произошло, то на сей случай есть утилита из нашего скаченного архива eGalaxTouch-2.06.2905-32b-k26.tar.gz звать ее eGalaxTouch. Запускаем ее ну и выставляем скорость реакции на клавиши, геометрию и т.д.
Кстати этот скин был снят не трогая клавиатуру и мыш, только TouchScreen.

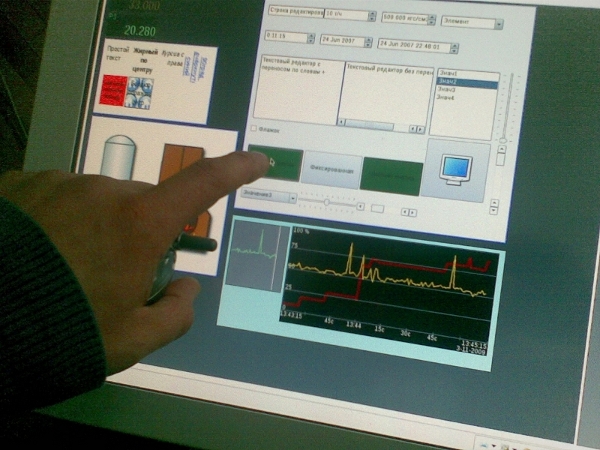

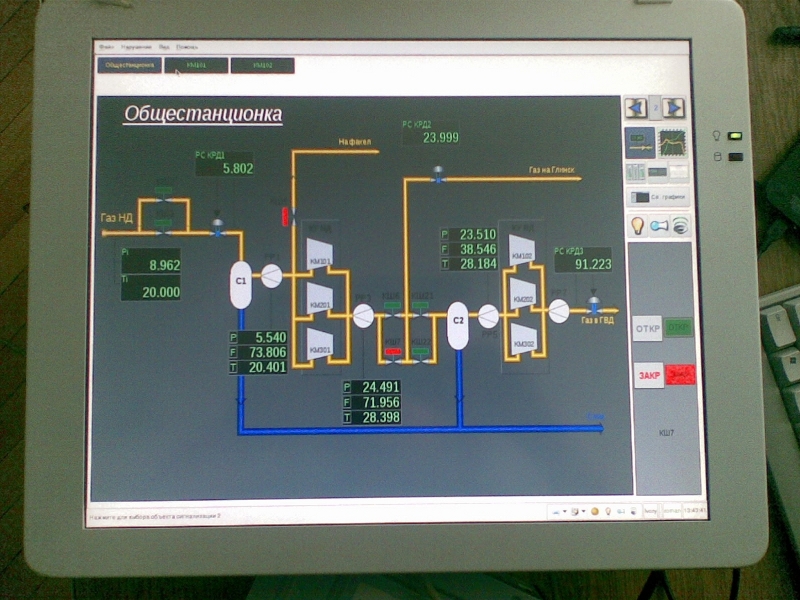

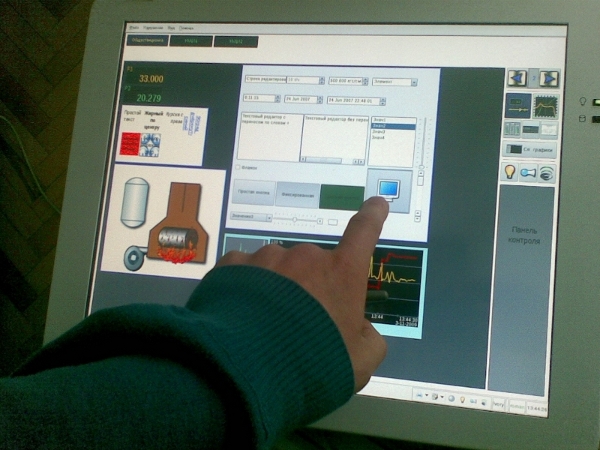

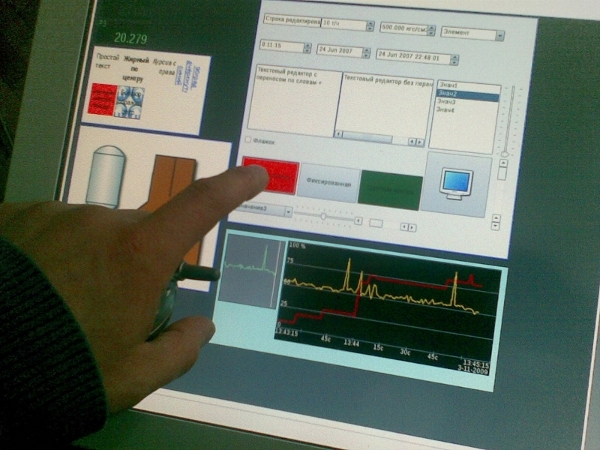

Вот так выглядит все на столе
Ну вроде и все.
