Посібник по створенню модулів для OpenSCADA
Вступ
Цей керівний документ покликано допомогти у створені модулів для системи OpenSCADA. Створення модуля може знадобитися у випадку бажання додати підтримку нового джерела даних або іншого розширення до системи OpenSCADA. Оскільки OpenSCADA є гранично модульною то всі інтерфейси взаємодії з зовнішнім середовищем здійснюється за посередництвом розширення спеціалізованими модулями типів:- "Бази даних"
- "Комунікаційні інтерфейси, транспорти"
- "Протоколи комунікаційних інтерфейсів"
- "Джерела даних та збір даних"
- "Архіви (повідомлень та значень)"
- "Інтерфейси користувача (GUI, TUI, WebGUI, speach, signal ...)"
- "Додаткові модулі, спеціальні"
Для створення модулів OpenSCADA потрібні знання у програмуванні на мові C/C++, складальної системи
AutoTools, а також базові знання у ОС Linux та використовуваного дистрибутиву Linux.Для розміщення розробленого модуля у основному репозиторії дерева вихідних текстів OpenSCADA Ви маєте виконати наступне та слідувати наведеним вимогам:
- бути правовласником або автором коду цього модуля та розповсюджувати його за вільною ліцензією, віддаючи перевагу GPL;
- приготувати та зберігати код модуля як архів окремої теки модуля будь-якої з підсистем OpenSCADA, слідувати вимогам до вмісту:
- вихідні тексти модуля мають включати коректну інформацію прав копіювання, на початку кожного файлу, бути написаними та відформатованими згідно до якоїсь системи де перевагу треба віддавати стилю форматуванню основних модулів OpenSCADA;
- файли локалізації модулів також мають бути коректними, актуальними та відповідно відформатованими.
- написати коротку інформаційну сторінку модуля для розташування її на OpenSCADA Wiki, таким-же чином як і для інших модулів поряд;
- для розташування цього модуля написати прямий запит у темі форуму "Розробка OpenSCADA", включаючи доказ працездатності від розробника OpenSCADA або коротке демонстраційним відео.
1. Створення нового модуля
Модулі в OpenSCADA представляють із себе поділювані бібліотеки, які підключаються до ядра OpenSCADA динамічно, під час роботи програми. Багато модулів у процесі роботи можуть бути відключені, підключені та оновлені із менеджера модулів (RU). Модулі також можуть бути включені у ядро OpenSCADA під час збірки, за посередництвом аргументу --enable-{ModName}=incl до скрипту конфігурації "configure", про що можна дізнатися із керівного документа по збірці. Модулі OpenSCADA можуть бути семи типів, згідно присутнім модульним підсистемам (RU). Наразі модулі до системи OpenSCADA пишуться на мові програмування "C++", хоча у подальшому можлива поява біндінгів на інші мови.Для полегшення створення нових модулів у дереві вихідних текстів, у гілці кожної підсистеми, передбачено теку "=Tmpl=" з шаблоном модуля відповідної підсистеми. Розробник нового модуля може взяти цю теку та скопіювати її з ім'ям свого нового модуля. Передбачено можливість створення модулів у дереві вихідних текстів проекту OpenSCADA або як незалежного проекту зовнішнього модуля до OpenSCADA.
1.1. Створення у дереві вихідних текстів проекту OpenSCADA
Створювати нові модулі у дереві вихідних текстів проекту OpenSCADA має сенс у випадку подальших планів передачі нового модуля проекту OpenSCADA. Оскільки модуль не має суперечити духу відкритого проекту та ліцензії на основі якоїрозробляється та розповсюджується OpenSCADA то ліцензією нового модуля вочевидь має бути одна із вільних ліцензій.В цілому процедура створення нового модуля з включенням до дерева вихідних текстів, на основі шаблону, є простішою за процедуру для зовнішнього модуля та включає в себе кроки:
- Отримання дерева вихідних текстів проекту OpenSCADA.
Для робочої гілки:
$ svn co svn://oscada.org/trunk/OpenSCADAДля гілки стабільного релізу (небажано оскільки до стабільних LTS релізів приймаються тільки виправлення та ця інструкція потребує версії 0.9 або більше):
$ svn co svn://oscada.org/tags/openscada_0.8.0
- Копіювання теки шаблону з ім'ям нового модуля "NewMod" (наприклад, для підсистеми "БД"):
$ cd OpenSCADA/src/moduls/bd
$ cp -r =Tmpl= NewMod; cd NewMod
$ rm -f configure.ac
- Редагування файлу "module.cpp".
Змінити імена функцій включення модуля згідно імені нового модуля:
"TModule::SAt bd_Tmpl_module( int n_mod )" — bd_NewMod_moduleІнформація про модуль у файлі "module.cpp", а саме ділянка:
"TModule *bd_Tmpl_attach( const TModule::SAt &AtMod, const string &source )" — bd_NewMod_attach
- Редагування конфігурації збірки модуля у файлі "Makefile.am", до такого вигляду:
- Додання запису нового модуля в кінець секції підсистеми (у нас "> DB modules"), конфігураційного файлу (OpenSCADA/configure.ac) складальної системи OpenSCADA:
- Тепер новий модуль можна скласти у складі OpenSCADA, після переформування складальної системи:
$ autoreconf -if
$ ./configure --enable-NewMod
$ make
- Публікація. Формування патча з вашим модулем та відправка його розробникам OpenSCADA:
$ cd OpenSCADA; make distclean; rm -f src/moduls/bd/NewMod/Makefile.in
$ svn add src/moduls/bd/NewMod
$ svn diff > NewMod.patch
1.2. Створення зовнішнього модуля до OpenSCADA
Створення зовнішнього модуля до OpenSCADA може мати сенс у випадку розробки інтерфейсу інтеграції з комерційними системами, які вимагають закриття коду взаємодії, а також у випадку інших реалізацій комерційних інтерфейсів при яких модуль до OpenSCADA отримує статус окремого проекту, розповсюджується та підтримується незалежно, часто у вигляді бінарних збірок під конкретну платформу та версію OpenSCADA. Ліцензія таких модулів відповідно може бути будь-якою.Процедура створення нового зовнішнього модуля, на основі шаблону, багато в чому схожа на попередню процедуру та включає в себе кроки:
- Отримання вихідних текстів проекту OpenSCADA. Для зовнішнього модуля у якості джерела шаблону можна використати будь-які файли OpenSCADA версії більш 0.9 оскільки із них потрібно скопіювати тільки теку "=Tmpl=" та декілька файлів для збірки.
- Копіювання теки шаблону з ім'ям нового модуля "NewMod" (наприклад, для підсистеми "БД"). Створення та копіювання потрібних файлів для зовнішнього модуля. В подальшому інформаційні файли проекту "COPYING", "NEWS", "README", "AUTHORS" та "ChangeLog" потрібно заповнити згідно сутності нового модуля.
$ cp -r OpenSCADA/src/moduls/bd/=Tmpl= NewMod
$ touch NewMod/{NEWS,README,AUTHORS,ChangeLog}
$ cp OpenSCADA/I18N.mk NewMod/
- Редагування інформації про модуль у файлі "module.cpp", аналогічно цьому пункту попереднього розділу.
- Редагування конфігурації збірки модуля у файлі "Makefile.am", аналогічно цьому пункту попереднього розділу, окрім:
- Редагування файлу конфігурації складальної системи "configure.ac":
"AC_INIT([DB.Tmpl],[0.0.1],[my@email.org])" — інформація про модуль: ім'я, версія та email проекту.
"AM_CONDITIONAL([TmplIncl],[test])" — AM_CONDITIONAL([NewModIncl],[test])
- Встановлення пакету розробки OpenSCADA. У зв'язку з ти що модуль зовнішній та вихідні файли OpenSCADA потрібні тільки на першому етапі створення модуля то потрібно встановити пакет розробки OpenSCADA (openscada-devel), який містить заголовні файли та бібліотеки.
- Тепер новий модуль можна скласти, після формування складальної системи:
$ autoreconf -if
$ ./configure
$ make
2. API модуля
API системи OpenSCADA для розробника OpenSCADA та модулів до неї вичерпно, у формальній формі, описано у відповідному документі API системи OpenSCADA (RU), який має бути завжди під рукою при розробці для OpenSCADA. В цьому ж документі ухил зроблено на детальне роз'яснення основних моментів модульного API.Загальним для всіх модулів є наслідування кореневого об'єкта-класу модуля від класу TModule, за посередництвом класу модульної підсистеми, а це означає що є загальна частина інтерфейсу модуля який розглянемо нижче. В цілому, для представлення собі архітектури модулів у контексті загальної архітектури OpenSCADA, наполегливо рекомендується мати перед очима загальну діаграму класів OpenSCADA (RU)!
Точкою входу будь-якого модуля є функції:
- TModule::SAt module( int n_mod ), TModule::SAt bd_DBF_module( int n_mod ) — використовуються для сканування переліку та інформації про всі модулі у бібліотеці. Перша функція використовується під час реалізації модулів у зовнішній поділюваній бібліотеці, а друга під час лінкування їх у ядро OpenSCADA.
- TModule *attach( const TModule::SAt &AtMod, const string &source ), TModule *bd_Tmpl_attach( const TModule::SAt &AtMod, const string &source ) — використовується для безпосереднього підключення-відкриття обраного модуля, шляхом створення кореневого об'єкта модуля, успадкованого від TModule. Перша функція використовується під час реалізації модулів у зовнішній поділюваній бібліотеці, а друга під час лінкування їх у ядро OpenSCADA.
Для зручності прямої адресації до кореневого об'єкта модуля із будь-якого об'єкта модуля нижче за ієрархією рекомендується визначити глобальну змінну "mod", у області імен модуля, з ініціалізацією її у конструкторі кореневого об'єкта модуля. Також, для прозорого перекладу текстових повідомлень модуля, рекомендується визначити шаблон функції виклику перекладу повідомлень модуля "_({Повідомлення})", як:
У конструкторі кореневого об'єкту модуля, успадкованого від TModule, потрібно встановити основну інформацію модуля викликом функції void modInfoMainSet({Ім'я}, {Тип}, {Версія}, {Автори}, {Опис}, {Ліцензія}, {Джерело}), після ініціалізації швидкого посилання "mod" на кореневий об'єкт цього модуля.
А також ініціювати оточення модуля за допомогою функцій:
- void modFuncReg( ExpFunc *func ); — Реєстрація експортованої функції модуля. Ця функція частина механізму виклику міжмодульної взаємодії, яка реєструє внутрішню функцію модуля для зовнішнього виклику за назвою функції та її вказівником відносно об'єкта модуля.
Подальше отримання файлу шаблону перекладів "po/NewMod.pot" текстових повідомлень "_({Повідомлення})", а також обновлення-актуалізація файлів вже існуючих перекладів "po/{en|ru|uk|de|...}.po" здійснюється командою у теці модуля "$ make messages".
З метою загального управління модулем у класі TModule передбачено низку віртуальних функцій, які можуть бути визначені у кореневому об'єкту модуля з реалізацією потрібної реакції на команди ядра OpenSCADA до модуля:
- void load_( ); — Завантаження модуля. Викликається на стадії завантаження конфігурації модуля із конфігураційного файлу або БД.
- void save_( ); — Збереження модуля. Викликається на стадії збереження конфігурації модуля у конфігураційному файлі або БД, зазвичай за ініціативою користувача.
- void modStart( ); — Запуск модуля. Викликається на стадії запуску задачі виконання фонових функцій модуля, якщо такі модулем надаються.
- void modStop( ); — Зупинка модуля. Викликається на стадії зупинки задач виконання фонових функцій модуля, якщо такі модулем надаються.
- void modInfo( vector<string> &list ); — Запит переліку інформаційних властивостей модуля. Цією функцією класу TModule надається стандартний набір властивостей модуля ("Module", "Name", "Type", "Source", "Version", "Author", "Description", "License"), який може бути розширено додатковими властивостями цього модуля.
- string modInfo( const string &name ); — Запит вказаного елементу інформації. Здійснюється обробка запитів по додатковим властивостям даного модуля.
- void postEnable( int flag ); — Підключення модуля до динамічного дерева об'єктів. Викликається фактично після включення модуля.
- void perSYSCall( unsigned int cnt ); — Виклик із системного потоку, з періодичністю 10 секунд та секундним лічильником cnt. Може використовуватися для виконання періодичних-рідких сервісних процедур.
Всі інтерфейсні об'єкти модулів успадковують клас вузла TCntrNode, який надає механізм інтерфейсу управління (RU), однієї із задач якого є надання інтерфейсу конфігурації об'єкту в будь-якому конфігураторі OpenSCADA. Для вирішення задач нового модуля може знадобитися розширення параметрів конфігурації, що робиться у віртуальній функції void cntrCmdProc( XMLNode *opt );. Вміст цієї функції, який додає властивість, у найпростішому випадку має вигляд:
Перша половина цієї функції обслуговує інформаційні запити "info", з переліком та властивостями полів конфігурації. Друга половина обслуговує всі інші команди, на отримання, встановлення значення та інше. Виклик TBD::cntrCmdProc(opt); використовується для отримання успадкованого інтерфейсу. Детальніше про призначення використаних функцій дивіться у інтерфейсі управління (RU), а також у вихідних текстах існуючих модулей.
Крім функції інтерфейсу управління об'єкт TCntrNode надає уніфіковані механізми контролю за модифікацією конфігурації об'єкта, завантаження та збереження конфігурації у сховищі. Для здійснення встановлення прапорця модифікації даних об'єкта можна використовувати функції modif() та modifG(), а специфічні для модуля дії по завантаженню та збереженню можна розташовувати у віртуальні функції:
- void load_( ); — Завантаження об'єкта із сховища.
- void save_( ); — Збереження об'єкта у сховищі.
Типово, робота з конфігурацією здійснюється за посередництвом об'єкта TConfig (RU), яких містить набір вказаних властивостей. Для прямого відображення властивостей об'єкта модуля він успадковується від TConfig, а нові властивості додаються командою:
Завантаження та збереження властивостей, вказаних у об'єкті TConfig, із/у сховище здійснюється командами:
Де:
- fullDB() — повне ім'я БД-сховища, у вигляді "{DBMod}.{DBName}.{Table}";
- owner().nodePath()+"DAQ" — сумарний шлях до вузла об'єкта — представника таблиці у конфігураційному файлі;
- *this — цей об'єкт, успадковується від TConfig.
Для розміщення налагоджувальних повідомлень, у контексті загальної концепції налаштувань (RU), потрібно використовувати функцію mess_debug() з умовою виклику по ділянці вихідного тексту програми:
- рідко викликувана ділянка: прямий виклик функції mess_debug(...);
- часто викликувана ділянка: умовний виклик: if(mess_lev() == TMess::Debug) mess_debug(...);
- критичні до продуктивності ділянки коду: огортання у визначення OSC_DEBUG:
2.1. Модуль підсистеми "Бази Даних (БД)"
Модуль даного типа призначено для інтеграції OpenSCADA зі СУБД, яку реалізується модулем.Інтерфейс OpenSCADA для обслуговування запитів до БД представлено об'єктами та віртуальними функціями викликів із ядра OpenSCADA:
- TTypeBD->TModule — Кореневий об'єкт модуля підсистеми "БД":
- TBD *openBD( const string &id ); — Викликається при відкритті або створені нового об'єкта БД з ідентифікатором id даним модулем.
- TBD — Об'єкт бази даних:
- void enable( ); — Включення БД.
- void disable( ); — Відключення БД.
- void load_( ); — Завантаження БД із загального сховища конфігурації.
- void save_( ); — Збереження БД у загальному сховищі конфігурації.
- void allowList( vector<string> &list ); — Запит переліку list таблиць у БД.
- void sqlReq( const string &req, vector< vector<string> > *tbl = NULL, char intoTrans = EVAL_BOOL ); — Обробка SQL-запиту req до БД та отримання результату у вигляді таблиці tbl, якщо запит вибірки та вказівник ненульовий. При встановлені intoTrans у "true" для запиту мусить бути відкрита транзакція, у "false" закрита. Ця функція має реалізовуватися для СУБД, які підтримують SQL-запити.
- void transCloseCheck( ); — Періодично викликається функція для перевірки транзакцій та закриття старих або які містять багато запитів.
- TTable *openTable( const string &table, bool create ); — Викликається при відкритті або створені нового об'єкта таблиці.
- TTable — Об'єкт таблиці у базі даних:
- void fieldStruct( TConfig &cfg ); — Отримання поточної структури таблиці у об'єкті TConfig.
- bool fieldSeek( int row, TConfig &cfg, vector< vector<string> > *full = NULL ); — Послідовне сканування записів таблиці, перебором row та повернення "false" по закінченню, з адресацією по активним, keyUse() (RU), ключовим полям. full визначається перед запитом, для предзавантаженням повної відповіді, із витягненням наступних записів звідти.
- void fieldGet( TConfig &cfg ); — Запит вказаного у об'єкті TConfig запису, з адресацією по ключовим полям.
- void fieldSet( TConfig &cfg ); — Передача вказаного у об'єкті TConfig запису, з адресацією по ключовим полям.
- void fieldDel( TConfig &cfg ); — Видалення вказаного запису по ключовим полям об'єкта TConfig.
2.2. Модуль підсистеми "Транспорти"
Модуль даного типу призначено для забезпечення комунікації OpenSCADA за посередництвом інтерфейсу, часто мережевого, який реалізується модулем.Програмний інтерфейс OpenSCADA, для обслуговування вхідних та вихідних запитів через мережевий інтерфейс, представлено об'єктами та віртуальними функціями викликів із ядра OpenSCADA:
- TTypeTransport->TModule — Кореневий об'єкт модуля підсистеми "Транспорти":
- TTransportIn *In( const string &name, const string &db ); — Викликаються при відкритті або створені нового об'єкта вхідного транспорту name, даним модулем, зі сховищем у db.
- TTransportOut *Out( const string &name, const string &db ); — Викликаються при відкритті або створені нового об'єкта вихідного транспорту name, даним модулем, зі сховищем у db.
- TTransportIn — Об'єкт транспорту обробки вхідних запитів, функція серверу. Вхідні запити, отримані модулем через реалізацію мережевого інтерфейсу повинні направлятися до вказаного у конфігурації вхідного протоколу protocol(), за посередництвом функції mess() (RU):
- string getStatus( ); — Виклики для отримання специфічного статусу інтерфейсу.
- void setAddr( const string &addr ); — Встановлення адреси транспорту. Може перевизначатися для обробки та перевірки специфічного для модуля формату адреси транспорту.
- void start(); — Запуск транспорту. При запуску вхідного транспорту зазвичай створюється задача, яка очікує запитів ззовні.
- void stop(); — Зупинка транспорту.
- TTransportOut — Об'єкт транспорту обробки вихідних запитів, функція клієнта:
- string getStatus( ); — Виклик для отримання специфічного статусу інтерфейсу.
- void setAddr( const string &addr ); — Встановлення адреси транспорту. Може перевизначатися для обробки та перевірки специфічного для модуля формату адреси транспорту.
- void start( ); — Запуск транспорту. Під час запуску вихідного транспорту здійснюється фактичне підключення до віддаленої станції, для інтерфейсів які працюють по підключенню. У цей час можливі помилки, якщо підключення не можливе, та транспорт мусить повернутися у зупинений стан.
- void stop( ); — Зупинка транспорту.
- int messIO( const char *obuf, int len_ob, char *ibuf = NULL, int len_ib = 0, int time = 0, bool noRes = false ); — Обслуговування запитів із ядра OpenSCADA на відправку даних через транспорт. Час очікування time з'єднання визначається у мілісекундах, при ненульовому значенні має заміщувати однойменний таймаут транспорту в його загальних налаштуваннях. noRes використовується протоколами для монопольного блокування транспорту на час роботи з ним та попередження власного блокування функцією. Пакет для відправки указується у буфері obuf довжиною len_ob, а у ibuf та len_ib указується буфер та його розмір для відповіді. Вихідний буфер obuf може бути порожнім (NULL) якщо потрібно перевірити наявність продовження відповіді або відповідей, які надходять без запитів, режим віщання. Якщо не вказано буфер для відповіді (NULL) то очікування відповіді не буде здійснюватися.
2.3. Модуль підсистеми "Транспортні протоколи"
Модуль даного типу призначено для забезпечення протокольного шару комунікацій OpenSCADA, який реалізується модулем, як для доступу к даним зовнішніх систем, так і даних OpenSCADA, із зовнішніх систем.Програмний інтерфейс OpenSCADA, для реалізації протокольного шару, представлено об'єктами та віртуальними функціями викликів із ядра OpenSCADA:
- TProtocol->TModule — Кореневий об'єкт модуля підсистеми "Протоколи":
- void itemListIn( vector<string> &ls, const string &curIt = "" ); — Перелік піделементів у вхідному протоколу, якщо протокол їх передбачає. Використовується при обранні у конфігурації об'єкту вхідного транспорту.
- void outMess( XMLNode &io, TTransportOut &tro ); — Реалізована передача даних об'єктами ядра OpenSCADA у дереві XML in віддаленій системі за посередництвом транспорту tro и поточного вихідного протоколу. Надання даних у дереві XML in не уніфіковано та специфічно до логічної структури протоколу. Ці дані серіалізуються (переводяться у послідовність байтів згідно протоколу) та надсилаються через вказаний вихідний транспорт tro, функцією messIO() (RU), вище.
- TProtocolIn *in_open( const string &name ) — Викликається при відкритті або створені нового об'єкта вхідного транспортного протоколу name, цим модулем.
- TProtocolIn — Об'єкт протоколу обробки вхідних запитів із об'єкта вхідного транспорту TTransportIn (RU), вище. На кожний сеанс вхідного запиту створюється об'єкт пов'язаного вхідного протоколу, який залишається живим до моменту завершення повного сеансу "Запит->Відповідь". Адреса транспорту, який відкрив екземпляр протоколу, вказано у srcTr():
- bool mess( const string &request, string &answer, const string &sender ); — Передача послідовності даних request об'єкту протоколу для їх розбору згідно з реалізацією протоколу, з вказанням адреси того хто запитав у sender. Ця функція протоколу мусить обробити запит, сформувати відповідь у answer та повернути "false" у випадку повноти запиту. У випадку якщо запит поступив не весь потрібно повертати "true" для індикації транспорту "очікувати завершення", при цьому першу частину запиту потрібно зберігати у контексті об'єкта протоколу.
2.4. Модуль підсистеми "Збір даних (DAQ)"
Модуль цього типу призначено для отримання даних реального часу зовнішніх систем або їх формування, у обчислювачах, які реалізуються модулем.Програмний інтерфейс OpenSCADA для реалізації доступу до даних реального часу представлено об'єктами та віртуальними функціями викликів із ядра OpenSCADA:
- TTypeDAQ->TModule — Кореневий об'єкт модуля підсистеми "Збір даних":
- void compileFuncLangs( vector<string> &ls ); — Запит переліку мов користувацького програмування, які підтримуються модулем в ls.
- void compileFuncSynthHighl( const string &lang, XMLNode &shgl ); — Запит правил підсвічення синтаксису shgl вказаної мови користувацького програмування lang.
- string compileFunc( const string &lang, TFunction &fnc_cfg, const string &prog_text ); — Виклик компіляції користувацької процедури у prog_text та створення об'єкту виконання функції на основі fnc_cfg для вказаної мови користувацького програмування lang цього модуля. Повертається адреса до скомпільованого об'єкту функції, готового для виконання.
- bool redntAllow( ); — Ознака підтримки механізмів резервування модулів. Повинен перевизначатися та повертати "true" у випадку підтримки, інакше "false".
- TController *ContrAttach( const string &name, const string &daq_db ); — Викликається при відкритті або створені нового об'єкта контролера name цим модулем зі сховищем у db.
- TController — Об'єкт контролера джерела даних. У контексті даного об'єкту за звичай запускається задача періодичного або за розкладом опиту даних реального часу одного фізичного контролера або фізично відокремленного блоку даних. У випадку отримання даних пакетами вони поміщаються безпосередньо до архіву, пов'язаного з атрибутом параметра TVAl::arch() (RU), а поточне значення встановлюється функцією TVAl::set() (RU), с атрибутом "sys"=true:
- string getStatus( ); — Виклик для отримання специфічного стану контролера.
- void enable_( ); — Включення контролеру. Зазвичай тут здійснюється ініціалізація об'єктів параметрів та їх інтерфейсу, в особі атрибутів, які інколи можуть запитуватися у асоційованого віддаленого джерела.
- void disable_( ); — Відключення контролеру.
- void start_( ); — Запуск контролеру. Зазвичай тут створюється та запускається задача періодичного або за розкладом опитування.
- void stop_( ); — Зупинка контролеру.
- void redntDataUpdate( bool firstArchiveSync = false ); — Виконання операції отримання даних із резервної станції. Викликається автоматично завданням обслуговування схеми резервування та перед запуском для синхронізації архівів зі встановленим параметром firstArchiveSync.
- TParamContr *ParamAttach( const string &name, int type ); — Викликається при відкритті або створені нового об'єкту параметра name, з типом type.
- TParamContr->TValue — Об'єкт параметра контролера джерела даних. Містить атрибути з реальними даними у наборі визначеному фізично доступними даними. Значення у атрибути попадають із задачі опитування контролера, при асинхронному режимі, або запитуються під час звернення, при синхронному режимі, за посередництвом методів успадкованого типу TValue (RU), даного об'єкта:
- void enable( ); — Включити параметр. Здійснюється формування набору атрибутів та заповнення їх значенням недостовірності.
- void disable( ); — Відключити параметр.
- void setType( const string &tpId ); — Викликається для зміни типу параметра tpId та може бути оброблено у об'єкті модуля, для зміни власних даних.
- TVal* vlNew( ); — Викликається при створені нового атрибута. Може бути перевизначено для реалізації особливої поведінки у межах свого, успадкованого від TVal, класу при доступі до атрибуту.
- void vlSet( TVal &val, const TVariant &pvl ); — Викликається для атрибуту з прямим режимом запису TVal::DirWrite (синхронний режим або запис до внутрішнього буфера об'єкта) при встановленні значення з метою безпосереднього запису значення до фізичного контролера або буфера об'єкта.
- void vlGet( TVal &val ); — Викликається для атрибута з прямим режимом читання TVal::DirRead (синхронний режим або читання із внутрішнього буфера об'єкта) при читанні значень з метою безпосереднього читання значення із фізичного контролера або буфера об'єкта.
- void vlArchMake( TVal &val ); — Викликається при створені архіву значень з атрибутом val у якості джерела з метою ініціалізації якісних характеристик буфера архіву згідно особливостям джерела даних та їх опитування.

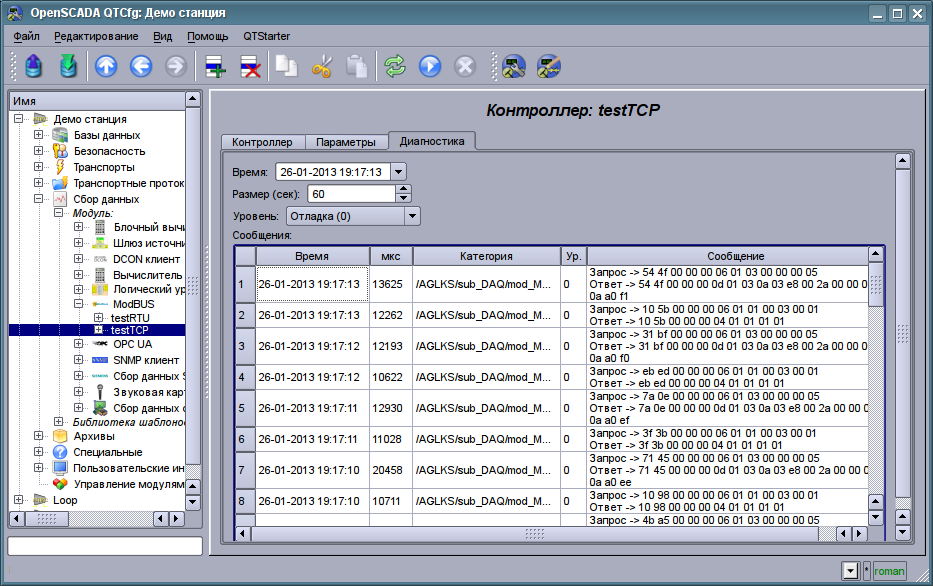

Для спеціалізованої діагностики можна поміщати налагоджувальні повідомлення для умови вибору рівня діагностики "Налаштування (0)" (RU): if(messLev() == TMess::Debug) mess_debug_(...);.
2.5. Модуль підсистеми "Архіви"
Модуль цього типу призначено для архівування та ведення історії, повідомлень OpenSCADA та даних реального часу, отриманих у підсистемі "Збір даних", засобом який реалізується модулем.Програмний інтерфейс OpenSCADA, для реалізації доступу до архівних даних, представлено об'єктами та віртуальними функціями викликів із ядра OpenSCADA:
- TTypeArchivator->TModule — Кореневий об'єкт модуля підсистеми "Архіви":
- TMArchivator *AMess(const string &id, const string &db ); — Викликається при відкритті або створені нового об'єкта архіватору повідомлень id даним модулем зі сховищем у db.
- TVArchivator *AVal(const string &id, const string &db ); — Викликається при відкритті або створені нового об'єкта архіватору значень id даним модулем зі сховищем у db.
- TMArchivator — Об'єкт архіватору повідомлень з реалізованим засобом архівування та розташуванням сховища:
- void start( ); — Запуск архіватора. Архіватор починає приймати повідомлення та розташовувати їх у сховищі.
- void stop( ); — Зупинка архіватору.
- time_t begin( ); — Початок даних у архіваторі, згідно поточного стану сховища.
- time_t end( ); — Кінець даних у архіваторі, згідно поточному стану сховища.
- void put( vector<TMess::SRec> &mess ); — Виклик на розташування повідомлень mess у сховищі.
- void get( time_t b_tm, time_t e_tm, vector<TMess::SRec> &mess, const string &category = "", char level = 0, time_t upTo = 0 ); — Запит повідомлень mess у архіві за проміжок часу b_tm ... e_tm, згідно шаблону категорії category та рівню з обмеженням на час запиту до upTo.
- TVArchivator — Об'єкт архіватора значень з реалізованим способом архівування та розташуванням сховища:
- void setValPeriod( double per ); — Викликається при зміні періодичності значень архіватора.
- void setArchPeriod( int per ); — Викликається при зміні періодичності архівування.
- void start( ); — Запуск архіватору. Архіватор починає приймати повідомлення та розташовувати їх у сховищі.
- void stop( bool full_del = false ); — Зупинка архіватору з можливістю повного видалення його даних у сховищі, якщо встановлено full_del.
- TVArchEl *getArchEl( TVArchive &arch ); — Запит об'єкта-представника архіву arch, який обслуговується архіватором.
- TVArchEl — Об'єкт представника архіву значень у сховищі архіватору:
- void fullErase( ); — Викликається для повного видалення частини архіву у архіваторі.
- int64_t end( ); — Час закінчення архіву у архіваторі.
- int64_t begin( ); — Час початку архіву в архіваторі.
- TVariant getValProc( int64_t *tm, bool up_ord ); — Запит на обробку отримання одного значення із архіву, за час tm та доведенням до верхнього значення у ґратці дискретизації up_ord.
- void getValsProc( TValBuf &buf, int64_t beg, int64_t end ); — Запит на обробку модулем отримання даних групи значень buf за визначений проміжок часу.
- void setValsProc( TValBuf &buf, int64_t beg, int64_t end ); — Запит на обробку модулем розташування даних групи значень buf за визначений проміжок часу.
